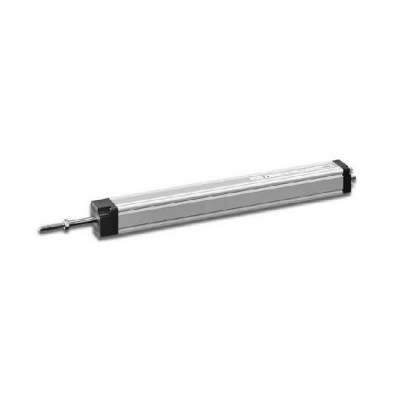

LS1系列直線位移傳感器
非接觸式電感測量原理，NOVOPAD測量技術
模擬量接口，帶復位彈簧，工作量程可達200 mm

特點：
? 使用壽命長，視不同應用場合，運行次數可達 100 x 10 6 次運動
? 外殼設計緊湊，18 x 18 mm
? 兩端支撐拉桿
? 通用標準觸點
? 分辨率 0.05% 或 0.1%
? 線性?xún)?yōu)異，最高可達 ±0.15%
? 標準電流或電壓信號輸出
? 按鍵式 Teach-In 功能，LED 燈狀態顯示
? 抗磁場干擾
? 可選輸出電纜或插頭連接方式

采用 NOVOPAD 測量技術的非接觸電感式測量原理位移傳感器結合 PCB 基板，內置復位彈簧，用于直接、精確位置反饋或數據顯示應用。

拉桿兩端由金屬柔性軸承支撐，允許拉桿端點較高的側向力。堅固、緊湊的外殼設計使 LS1 更適合工業環境。拉桿后端止動螺母設計便于和電磁、氣動液壓等執行機構連接。

內置 Teach-In 功能的信號處理器提供精確的電壓、電流絕對值信號。

非接觸式傳感器便于維護，無磨損，具有良好的重復性、分辨率以及線性度。傳感器更換無需校驗率定，磁場環境對測量信號無影響。

交貨內容包括
? 2 個 Z-45 安裝夾，含 4 個 M4x10 螺釘
? 1 個壓入式硬金屬觸點

根據要求可定制產品
? 不同的量程、電氣連接等，比如：帶接頭的電纜輸出方式

可選輔件
? 4 個 Z3-31 安裝夾，含 4 個 M4x10 螺釘
產品編號：059010
? 滾輪觸點 Z-R50，產品編號：005678
? 3 針 M8 x 1 凹直接頭，帶 PUR 屏蔽電纜，3 x 0.25mm2
  2 米電纜， 型號：EEM 33-56，產品編號：005602
  5 米電纜， 型號：EEM 33-58，產品編號：005604
  10 米電纜，型號：EEM 33-60，產品編號：005606
? 3 針 M8 x 1 凹彎接頭，帶 PUR 屏蔽電纜，3 x 0.25mm2
  2 米電纜， 型號：EEM 33-57，產品編號：005603
  5 米電纜， 型號：EEM 33-59，產品編號：005605
  10 米電纜，型號：EEM 33-61，產品編號：005607
