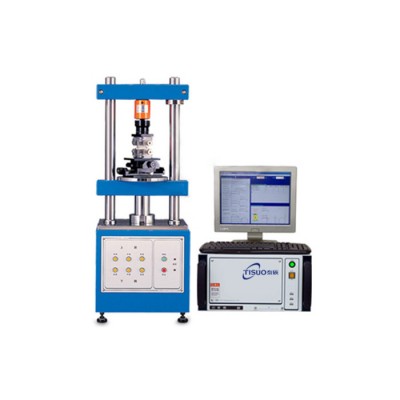

全自動插拔力試驗機TS-1220S

解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊問題；

搭配動態阻抗測試系統，可在測試插拔力同時測試動態阻抗并繪制「荷重-行程-阻抗曲線圖」；

本機器適用于各種連接器之插入力及拔出力測試，提供各種連接器專用夾治具及搭配專用自動求心裝置，將可得到完全準確之插拔力試驗。

WINDOWS系統中文版；軟件（中文簡體，中文繁體）；

且所有數據皆可儲存(試驗條件、插拔行程曲線圖、壽命曲線圖、檢查報表…等)。

 1測試項目

●連接器單孔插拔試驗                         ●連接器整排插拔試驗

●連接器插拔壽命試驗                          ●連接器單Pin與塑膠保持力試驗

●連接器退Pin試驗                            ●連接器正向力測試（Normal Force）

●各種壓縮，拉伸破壞強度試驗                  ●端子耐荷重試驗

●端子或連接器阻抗（動態阻抗測試系統）

 2規格參數

3機器特點

1、測試條件皆由電腦畫面設定，并可儲存。可由下拉式選單勾選設定，或直接輸入數據。（含試驗類別、

   測定運動方向、荷重測定范圍、行程測定范圍、行程原點位置、行程原點檢出、測定速度、測定總次

   數、暫停時間、每次等候位置、空壓次數）

2、可儲存及列印圖形（荷重–行程曲線圖、荷重衰減壽命曲線圖、檢驗報表）。

3、荷重元超負載之保護功能、可確保荷重元不致?lián)p壞。

4、同時顯示荷重–行程曲線圖及壽命曲線圖。

5、自動荷重零點檢出，并可設定原點檢出荷重值。

6、荷重單位顯示N、lb、gf、kgf可自由切換。

7、機臺采用鋼性結構設計搭配伺服馬達，長時間使用下能確保精度，適合一般引張、壓縮測試、及插拔

   力壽命測試。

8、超規格值停止。（于壽命測試時，測試數據超出設定之上下限規格值機器自動停止）。

9、測定項目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入點電阻值、荷重或行程之

   電阻值。

10、自動集成微歐姆測試模塊，無需另購微歐姆測試儀，便可測量毫歐級電阻值。

   （國內軟件和導通電阻一體生產廠家）。

11、曲線圖選樣對比功能；

12、檢驗報表抬頭內容可隨時修改（中英文皆可）；

13、檢驗報表可轉檔到EXCEL做編輯；

14、曲線圖報表，文字報表可由客戶指定抬頭及LOGO；

15、軟硬件自主研發，具有知識產權。

4標準夾治具：

5測試報表輸出

荷重–行程曲線圖、壽命曲線圖、測試報表、皆為A4標準紙張規格，且由電腦打印機直接列印。

6標準配置（配件）

7儀器優點

1、 軟件自己開發，有自主知識產權。

2、 單片機采用進口芯片，高集成控制系統，體積小，功能全。

3、 速度在300mm/min情況下，走位無漂移，同時在600mm/min的情況下，也

    在0.002mm范圍內。

4、 單片機自帶阻抗功能，不需外接阻抗裝置，在測試力值與行程的同時檢測出導通點的力值和行程

  （備注：無需另購，國內軟件和導通電阻一體生產廠家，測量數據）。

5、 所有線路采用插接件和模塊式結構，售后服務方便。

6、 操作簡單，易學，并帶壓縮、保持力測試、破斷裂功能。

8注意事項

1、由于荷重感應器在軸向的力量（含推拉兩個方向），超過最大荷重120%時會損壞，操作時請?zhí)貏e

   小心。另外，橫向荷重及沖擊荷重也需避免。

2、本機臺對于荷重感應器有完整的保護裝置，但是先決條件是荷重感應器連接線必須確定連接。另

   外，請于正常程序下使用本機臺，則即使發生高速運動而造成硬碰硬的情況，荷重感應器亦能受

   到完全的保護。

3、使用本機臺及電腦控制部分建議專人專機使用，尤其更應注意電腦病毒的防護。

4、在機臺試驗的過程中，應避免其他周邊產品的使用，例如打印機，網絡傳輸?shù)?，防止資料遺失。
