訂貨號	0000059
零部件及配件	手輪
類型(通道位置)	二通式
3C閥門類別	工業
是否跨境貨源	否
安裝尺寸	820
標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	810
規格	800
結構形式	杠桿式
介質溫度范圍	300
口徑	800
連接形式	法蘭
流動方向	單向
驅動方式	手動
適用介質	空氣
形態	蝶式
用途	調節
壓力環境	低壓
品牌	昌通
型號	DFM
加工定制	是

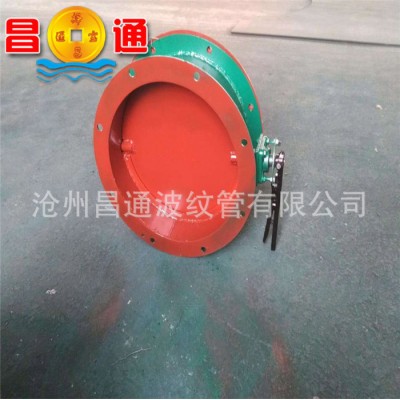

一、手動圓風門功能簡介

圓風門又稱圓形擋板門、圓形關斷門、圓形調節門。手動圓風門主要應用于發電廠風道、煙道中做截流或調節介質流量用，也可用于其它行業中的風道、煙道。手動圓風門可使系統某一管路介質全部流通/截斷或介質流量隨控制而變化。對于直徑較小的圓風門，它具有截流及調節介質流量兩個功能，對于直徑很大的圓風門，其調節功能不太明顯主要應用它的截流功能。

二、手動圓風門分類

手動圓風門根據性能可分為圓形關斷門和圓形調節，根據驅動方式可分為手動圓風門、電動圓風門和氣動圓風門，根據制造工藝可分為鑄造式圓風門和焊接式圓風，根據材質可分為鑄鐵圓風門、碳鋼圓風門和不銹鋼圓風門。另外，我公司還開發了多葉片式單擋板圓風門、多葉片式雙

擋板圓風門，還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板，煙道擋板門。圓風門按公稱通徑區別，編制規格有：Dg100-2200等二十六種，適用于1.2-100萬千瓦機組運用。圓型調理擋板風門用于煙風管路中調理流量之用，在擋板轉動90°的行程內的不一樣位置，通過不一樣的工質流量，可實現自動調理。規格尺度：φ600-φ3500mm ，通常與圓風門或圓形隔絕門配套運用。

手動圓風門的主要技術參數：

工作壓力：≤2000mmH2O。

工作溫度：≤420℃。

功 能：隔斷或調理。

介 質：空氣、煙氣、熱氣、風粉混合物。

三、手動圓風門的結構特點

典型的圓風門為蝶閥式單板結構，其前后軸頸處采用內支撐外密封的形式，支撐處為滑動軸套結構，這種結構廣泛應用于小機組以及要求不高的場合。為了適應國內外日益眾多的600MW、900MW甚至1000MW機組，我公司在74DD標準的基礎上，做了大量的規格擴充與結構優化工作，開發了一系列高性能的新型圓風門，目前**大直徑做可到DN8000。新型圓風門的前后軸頸處采用內密封外支撐的結構，專用密封填料密封良好、無外泄、耐高溫，支撐處采用自潤滑自動調心軸承，可自動補償前后軸的同軸度偏差，確保圓風門阻力小、無卡澀、轉動靈活。新型圓風門的執行機構可以直接安裝在風門本體上，不需另外再配曲柄連桿機構。對于多葉片式單擋板圓風門、多葉片式雙擋板圓風門還有專用于煙氣脫硫系統入口、出口和旁路的圓形煙氣擋板門（煙道擋板門）的結構特點請參見關閉擋板風門、調節擋板風門介紹。
