標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	20~200
規格	DN25
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	氣動
適用介質	水
形態	柱塞式
用途	調節
零部件及配件	定位器
壓力環境	高壓
類型(通道位置)	二通式
品牌	調節閥工作原理 化工廠調節閥工作原理
型號	TC
加工定制	是

“調節閥工作原理 化工廠調節閥工作原理 臺臣閥業”的詳細描述:化工廠調節閥工作原理

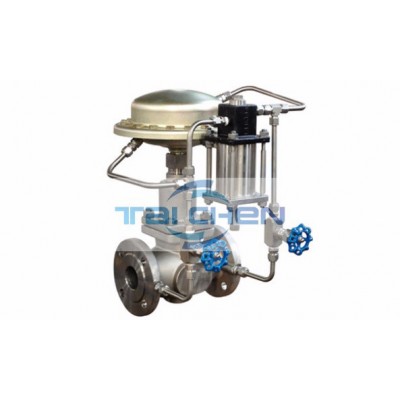

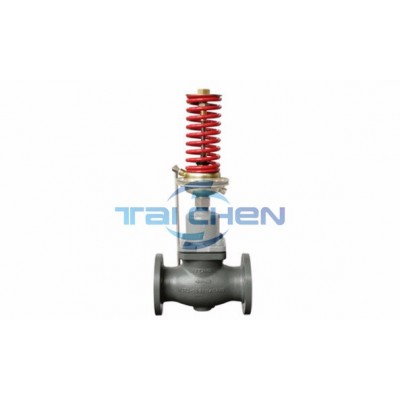

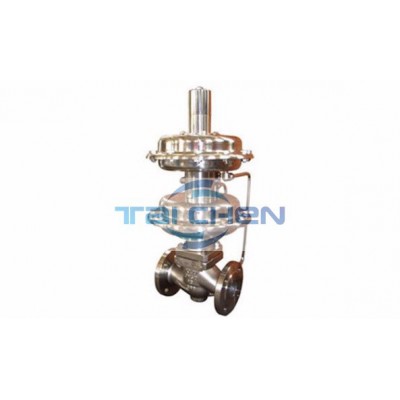

自力式壓力調節閥工作原理
1、 自力式壓力調節閥閥后壓力控制工作原理，工作介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過控制管線到達執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這**是自力式（閥后）壓力調節閥的工作原理。
2、 自力式壓力調節閥閥前壓力控制工作原理，工作介質的閥前壓力P1經過閥芯、閥座后的節流后，變?yōu)殚y后壓力P2。同時P1經過控制管線輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平衡，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥后壓力P1增加時，P1作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯向離開閥座的方向移動，直到頂盤的作用力與彈簧的反作用力相平衡為止。這時，閥芯與閥座的流通面積減大，流阻變小，從而使P1降為設定值。同理，當閥后壓力P1降低時，作用方向與上述相反，這**是自力式（閥前）壓力調節閥的工作原理。

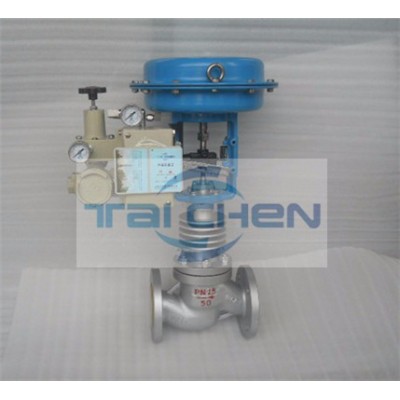

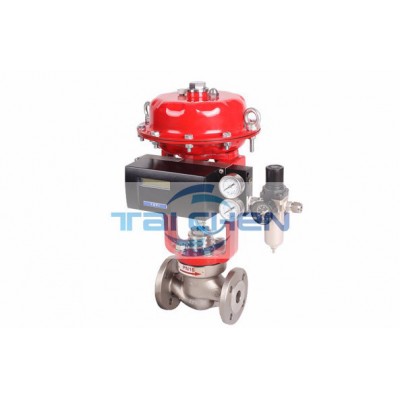

氣動調節閥工作原理
氣動調節閥**是利用壓縮空氣為動力源，把氣缸當做執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關流量的調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動調節閥的特點**是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動調節閥動作分氣開型和氣關型氣動調節閥動作分氣開型和氣關型兩種。氣開型（Air to Open） 是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。故有時氣開型閥門又稱故障關閉型（Fail to Close FC）。氣關型（Air toClose）動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作；空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型（Fail to Open FO）。

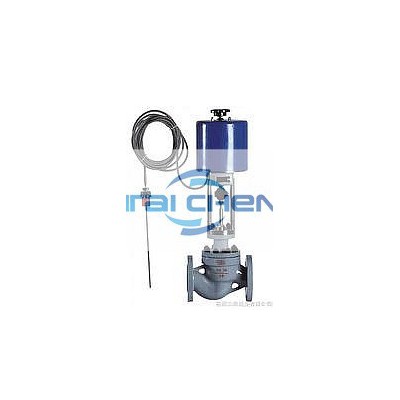

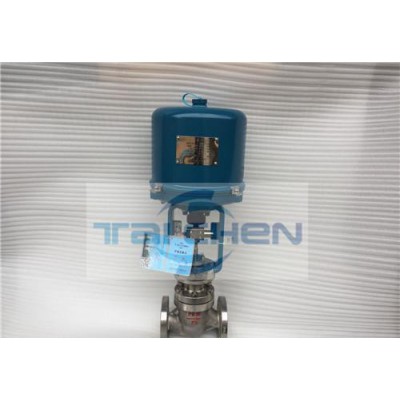

電動調節閥工作原理
上海臺臣閥門專業生產電動調節閥，電動調節閥出現時間略微比氣動調節閥來的要晚些，但是其使用范圍卻越來越廣泛。因?yàn)椴恍枰獨庠?，安裝使用比較方便，只需接通電源和控制信號**可以工作了。
電動調節閥由電動執行器和調節閥兩部分組成。電動執行器有直行程和角行程兩種，分別與直行程調節閥和角行程調節閥組合，例如：?jiǎn)巫{(diào)節閥，雙座調節閥，套筒調節閥等是直行程調節閥。V型球閥，蝶閥，偏心旋轉閥等是角行程調節閥。只有相應種類的電動執行器和調節閥才能組成一套電動調節閥。
