- 標準：
- 國標
- 材質：
- 鑄鋼
| 標準 | 國標 |
| 材質 | 鑄鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 50-300（mm） |
| 規格 | DN100 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 硬密封型 |
| 驅動方式 | 氣動 |
| 適用介質 | 油品,水 |
| 形態 | 隔膜式 |
| 用途 | 截止,調壓,調節 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 直通式 |
| 品牌 | LUG |
| 型號 | ZXT ZSQT |
| 加工定制 | 否 |
| 通道位置 | 直通式 |

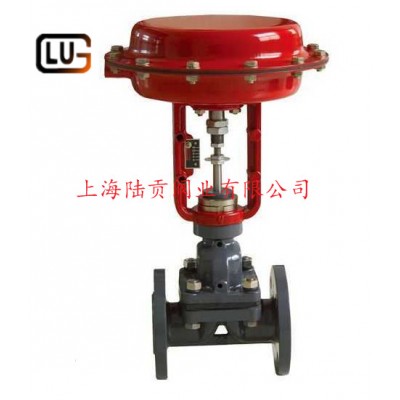

ZXT ZSQT氣動薄膜活塞式隔膜調節閥
產品概述：
上海陸貢ZXT ZSQT氣動薄膜、活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山"形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合。
本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以?xún)?nèi)，泄漏量為零。
ZXT ZSQT氣動薄膜活塞式隔膜調節閥產品特點：
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。
閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁jing橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
ZXT ZSQT氣動薄膜活塞式隔膜調節閥零件材料：
| 閥體襯里 | 使用溫度（℃） | 適用介質 |
| 無襯里 | -10~+175 | 適用于非腐蝕性介質 |
| 軟橡膠 | -10~+85 | 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
| 硬橡膠 | -10~+85 | 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物等 |
| 氯丁膠 | -10~+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿?？鼓p性能良好 |
| 丁荃膠 | -10~+120 | 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
| 搪瓷 | -10~+175 | 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
| 氟46 | -10~+190 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
ZXT ZSQT氣動薄膜活塞式隔膜調節閥材質及適用范圍：
| 隔膜材質 | 使用溫度（℃） | 適用介質 |
| 丁荃膠（B級） | -40~+100 | 大部分無機酸如：硫酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
| 天然膠（Q級） | -50~+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 |
| 聚四氟乙烯 | -10~+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
隔膜閥主要技術參數：
| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 額定流量系數Kv | 無襯里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
| 有襯里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 |
| 額定行程L（mm） | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 |
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 |
| 活塞直徑 | 100 | 125 | 160 | 250 |
| 公稱壓力PN（MPa） | 0.6 1.0 |
| 固有流量特性 | 近似等百分 |
| 工作溫度（℃） | ≤150 |
| 信號范圍Pr（KPa） | 20~100、40~200、400~600 |
| 允許泄漏量 | 在允許壓差范圍內泄漏量為零 |
訂貨流程
1.客戶采購清單請傳真至 021-51686884，或來電咨詢 021-51998884
手機：15821416028（微信同號）
Q Q：314857147 （上海陸貢閥業有限公司）
郵箱：314857147@qq.com
2.收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3.具體商定：交貨期、特殊要求等事宜。
訂貨須知
1.客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
2.結構長度
3.連接形式
4.公稱直徑、全通徑、縮徑、管道尺寸
5.運用介質及溫度、壓力范圍
6.實驗、檢驗標準及其他要求
7.本廠可根據客戶特殊要求配置各類驅動裝置。
8.如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
