標準	國標
材質	不銹鋼
工作溫度	高溫
公稱通徑	DN20-400
規格	0.6~10.0Mpa
類型	調節
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	氣動
適用介質	水
形態	自力式
用途	調壓,調節
零部件及配件	執行器
壓力環境	常壓
類型(通道位置)	直通式
品牌	金口
型號	ZJHP
加工定制	是
通道位置	直通式

產品名稱：精小型調節閥
產品型號：ZJHP
產品口徑：DN20-400
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
作用：
管網中應用流量調節閥可直接根據設計來閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙?，有效的解決管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，本類閥門在管道中一般應當水平安裝。

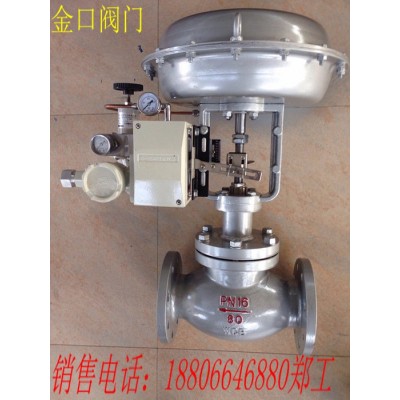

ZJHP精小型調節閥概述：
?? ZJHP氣動單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。
本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏**的流量特性、寬大的可調范圍等特點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。
??產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃至+560℃范圍內多種檔次。

原理：
閥門的流通能力僅僅取決于閥本身的結構。在計算所需的閥門流通能力時，應注意介質不同或流動條件不同時， 閥內流動 狀態會有很大的差異。
在小流量情況下，尤其是粘性流體和低壓下工作時，流體的主約束往往是層流或?qū)恿骱屯牧鞯幕旌蠎B(tài)。層流時，經過閥門的介質流量和閥前后壓差呈線性關系。而在層流和湍流混合態下，隨著雷諾數的增加，即使壓差不變，流經閥門的介質量也會增加。在完全湍流時，流量才不隨雷諾數變化而變化。盡管如此，選擇小流量調節閥，仍然用傳統的方法和計算公式進行。但是其計算值和實際值偏離很大，據資料介紹在 Cv =O．01以下時，它只是作為一個容量指標，具有參考意義而已。實際流通能力應根據經驗確定。 ? 隨著流通能力減小，閥門的可調比將下降。但**少也能保證10:l到15:1之間，如果可調比再小**難以進行流量的調節。
閥門在串聯使用時，隨著開度變化 ，閥前后壓差也有變化，因此使閥門的工作特性曲線偏離理想特性。如果管路阻力大，直線性會變成快開特性 ，而喪失調節能力。等百分比特性將變成直線特性。小流量情況下，由于很少有管路阻力，上述特性畸變**不大了，對等百分比特性，實際上也**沒有必要。從制造的角度來說， Cv =O．05以下時，也不可能再產生等百分比的側面形狀。因此，對小流量 閥主要 的問題是如何將流量控制在所需要的范圍之內。
從經濟效果出發，使用者希望一個閥門可同時用于截流和調節，現在也是可以做到的。但對于調節閥來說，主要是實現對流量的控制，關閉是次要的。認為小流量閥本身流量很小，在關閉時很容易實現截流，是錯誤的。國外對小流量調節閥泄漏量一般也做了規定。當Cv 值為10 一 ，該閥門的泄漏量規定為：在3 ．5 公斤/厘米。氣壓下，泄漏量為**大流量的1 % 以下。
