描述

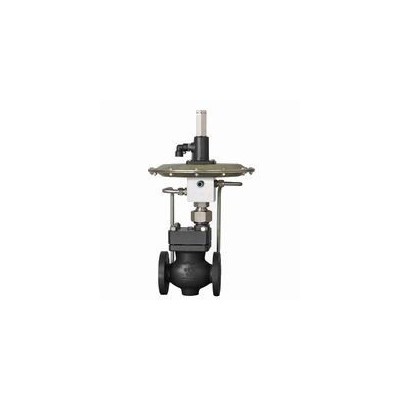

進口氮封調節閥裝置主要用于儲罐頂部氮氣壓力恒定控制，以保護罐內物料不被氮化及儲罐安全。氮封裝置由快速泄放閥及微壓調節閥兩大部分組成?？焖傩狗砰y由壓力控制器及單座切斷閥組成。儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。

特點

     氮封調節閥裝置的供（泄）氮壓力設定方便，且可在連續生產的條件下進行；氮氣壓力設定范圍廣，低至0.5Kpa（50mm.w.c）,高至Kpa，比值達132倍，壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。

    供氮壓力調整：在微壓調節閥壓力調節范圍內選定一設定值如1Kpa（100mm.w.c）,通過調節調整螺絲2以改變彈簧3的預壓縮（拉伸）量來達到；泄氮壓力調整：在ZZDQ快速泄放閥在的壓力控制器部分，通過調整座3，改變彈簧4預壓縮量達到。一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力值，如2Kpa（200mm.w.c）;呼吸閥高定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。

參數

閥體：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12No2Ti;

閥芯閥座：1Cr18Ni9Ti、Cr18Ni12No2Ti;

膜片：ding腈橡膠增強滌綸織物;

波紋管：1Cr18Ni9Ti;

公稱通徑:DN20-DN100;

工作溫度:≤80℃;

工作壓力:PN0.1-1.0MPA;

差壓調節范圍（KPa):0.5-5.5 5-10 9-14 13-19 18-24 22-2826-33 31-38 36-44 2-51 49-58 56-66 64-78 76-90 88-100;

調節精度（%）:≤10
