公稱通徑DN(mm)

3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量
系數kv

單座

P

0.08～0.8

1.2～5.0

8

12

20

32

50

80

120

200

280

450

雙座

N

10

16

25

40

63

100

160

250

400

630

1000

1600

套筒

M

15

20

30

75

115

240

350

公稱壓力(MPa)

1.6 4.0 6.0

行程

10

16

25

40

60

100

電動執行器型號

DKZ-310/310C

DKZ-410/410C/510/510C

DKZ-510/510C

信號

Ⅱ型0-10mA DCⅢ型4-20mA DC

介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

流量特性

直線　　百分比

可調范圍

30:1

電源電壓

220VAC 50～60Hz

作用方式

電開式（K）電閉式（B）

閥
體
材
質

公
稱
壓
力
(MPa)

0.6

低溫：ZG1Cr18Ni9Ti

1.6

常溫:HT200 ZG230-450

4.0

低溫: ZG1Cr18Ni9Ti

常溫:ZG230-450、ZG1Cr18Ni9Ti

中溫:ZG230-450、ZG1Cr18Ni9Ti

6.4

低溫:ZG1Cr18Ni9Ti

常溫:ZG230-450、ZG1Cr18Ni9Ti

中溫:ZG230-450、ZG1Cr18Ni9Ti

法蘭尺寸

管連接

鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59

法蘭型式

法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式
鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式

閥芯材質

1Cr18Ni9Ti

上閥蓋型式

普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

項目

指標

基本誤差％

±5.0

回差％

3.0

死區％

3.0

泄漏量

單座閥

符合JB/T7387-94 IV級小于閥的額定容量×10-4

雙座閥

符合JB/T7387-94Ⅲ級小于閥的額定容量×10-3

套筒閥

符合JB/T7387-94Ⅲ級小于閥的額定容量×10-3

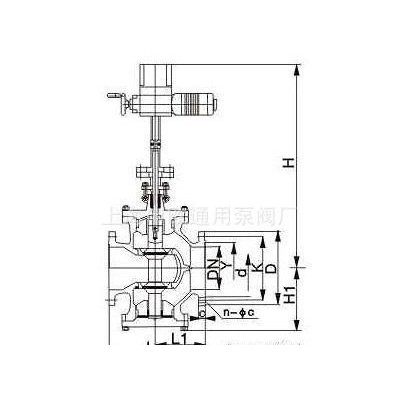

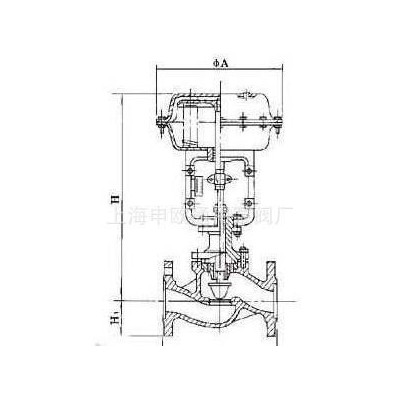

公稱通徑
DN

A
執行器寬

B

L

H

H1

ZAZP單座

ZAZN雙座

PN1.6

PN4.0

PN6.4

普通型

熱片型

普通型

熱片型

ZAZP

ZAZN

20

230

460

180

185

190

653

804

/

/

65

/

25

185

190

205

665

816

670

937

99

104

32

200

210

220

671

822

673

943

105

107

40

220

230

240

683

834

693

982

116

126

50

230

530

250

255

265

698

849

698

992

131

131

65

275

285

295

789

949

799

1147

165

175

80

305

310

325

792

952

809

1177

173

190

100

350

355

370

796

956

821

1207

177

202

125

260

630

410

425

440

847

1062

872

1357

225

250

150

450

460

475

855

1070

882

1377

233

260

200

550

560

570

894

1109

924

1459

272

302

250

670

660

670

1156

1368

1156

1368

422

422

300

740

785

800

1215

1427

1215

1427

484
