標準	美標
材質	不銹鋼
工作溫度	高溫
公稱通徑	DN3-350
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	手動
適用介質	水
形態	其它
零部件及配件	配件
壓力環境	常壓
類型(通道位置)	二通式
品牌	德國利特LIT
型號	LIT

進口電動角型調節閥|電動高壓角形調節閥|進口尿素系統調節閥|高壓角式調節閥

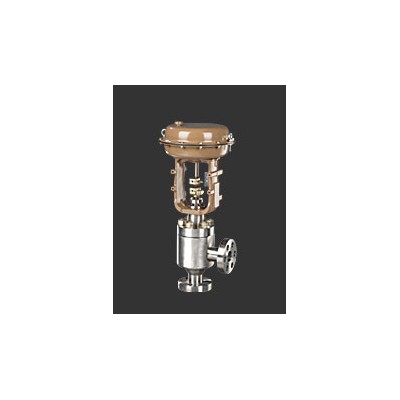

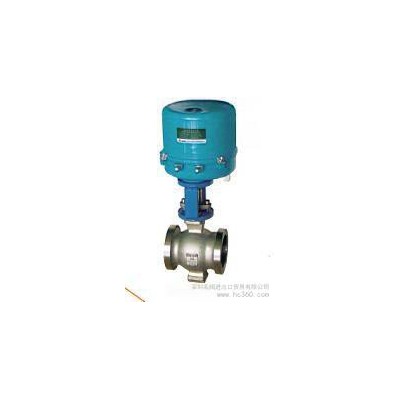

一、進口電動高壓角形調節閥概述：
     進口電動高壓角形調節閥（Electric high angular control valveElectric control valve）,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
二、進口電動高壓角形調節閥主要參數：
公稱通徑 6101525
閥座直徑 34645781067810127810121620
流量系數Kv0.040.1 0.10.4 0.4 11.62.546.38
0.160.40.16 11.62.50.6311.62.54
0.0630.25 0.250.63
公稱通徑3240506580100125150200
閥座直徑 16203020383050386550806510065125100150125200
流量系數6.3816825164025634010063160100250160400250600
可調范圍Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力1.6、4.0、6.4、10、16、22、32MPa
閥芯形式套筒導向單座柱塞型閥芯
流量特性直線
作用形式電開式、電關式
工作溫度普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控制信號4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
電 源S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)
三、進口電動高壓角形調節閥主要參數：
公稱通徑 202540506580100150200250300
閥座直徑 10121520253240506580100125150200250300
流量系數Kv1.62.546.3101625406310016025040063010001600
可調范圍30：1
公稱壓力標準產品1.6、4.0、6.4MPa；
閥芯形式單座柱塞型閥芯
流量特性直線、等百分比
工作溫度普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產


注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。
四、進口電動高壓角形調節閥主要技術性能指標：泄 漏 率： IV 級，小于額定流量的10-4 回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0% 基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。
五、進口電動高壓角形調節閥主要零部件材料：閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等填料材質：聚四氟乙烯、柔性石墨
六、進口電動高壓角形調節閥參數表
產品名稱　　　進口電動高壓角形調節閥產品品牌德國力特LIT
適用介質水、蒸汽、油品、化肥、尿素等適用壓力6.4-32Mpa
公稱通徑DN3-350適用溫度-40℃ ~350℃
閥體材質鑄鋼、不銹鋼304、316連接方式法蘭，螺紋、焊接
咨詢熱線0755-29172950  13760336133一級代理商深圳名閥
