自力式流量調節閥概述

ZZLP自力式流量調節閥（以下簡稱流量閥）、自力式流量調節閥是一種無需外來能源，依靠被調介質自身的壓力變化進行自動調節流量的節能產品，具有測量、執行、控制的綜合功能自力式流量調節閥。廣泛適用于城市供熱、供暖系統及石油、化工、冶金、輕工等工業部門自控系統自力式流量調節閥本產品可用于非腐蝕性**溫度200℃）的液體、氣體和蒸汽等介質的流量控制。

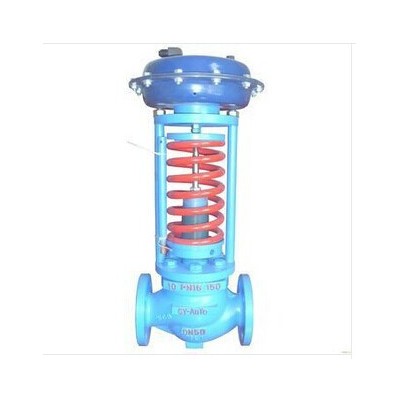

自力式流量調節閥由閥體平板節流閥、調節閥座、閥芯、壓力補償平衡波紋管、上下膜蓋、膜片、有效壓力彈簧所組成，其具體結構如圖1、2所示。

當被控介質流體閥前壓力P1首先經可變節流閥再經調節閥閥座流向閥后，可變節流閥端平面與閥座上部通徑d0形成柱狀的節流面積d0F，其值d0F=S·π·d0，當小于調節閥的通徑截面時，流體將被節流。在d0的近二側將形成一定的壓力差△PS=P1-PS，稱為有效壓力。根據流體力學的伯努里方程可確定流體的流量Q=a，a為綜合流量系數。因此測得△PS的大小即可表示被控流體的實際流量大小。

節流閥的流通截面積d0F=S·π·d0，因此改變S值時節流面積d0F即發生變化。S越大其對應的流量越大。因此調整S值的大小即可實現流量設定值的調整。

P1及PS壓力通過管線分別被引入上、下膜室，其壓力差△PS作用于膜片F(xiàn)所產生的向上推力，將被有效壓力彈簧壓縮位移S所產生的反力相平衡即（P1-PS）F膜=S1K，S1閥門位移、K有效壓縮彈簧剛度，由于閥座上下流通截面基本相同故S1=S，因此調節閥芯始終工作在設定的S值即流量值位置起流量調節作用。

當由于工藝過程的原因，流經閥的流量增加時，即負荷增加時PS首先下降（P1-PS）值增加對F膜的作用力向上，使閥芯靠近閥座，使PS增加。當有效壓縮彈簧壓縮位移的增量所產生的反力與（P1-PS）的增量作用在F膜上的力相平時，閥芯即靜止，此時閥芯的位置S2與原設定的流量對應S1將有一定的偏差，也**是說調節閥起到了一定的調節作用。流量將回到設定值允許的誤差范圍內。

反之負荷流量減少時，調節動作相反也能起到調節作用。

為提高流量調節閥的調節精度，產品帶有壓力平衡器，其作用在于補償閥前壓力P1、PS，閥后壓力P2波動所造成的流量誤差，PS壓力通過閥芯連桿中間孔引入平衡波紋管的外室，P2壓力引入波紋管內室，設計取波紋管作用面積等于閥座的流通截面，從而使PS及P2作用于閥芯上的力抵消，閥芯的位置只取決于有效壓力△PS大小，提高流量調節精度。

產品型號ZZLP-16、25、40（軟、硬密封型）

Z：執行器大類Z：自力式閥L：流量調節閥P：單座閥16：PN1.6MPa
