結構形式	垂直板式
品牌	德國蓋羅
型號	GARO

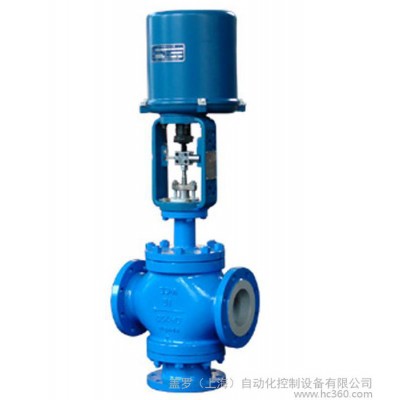

名稱： 電動三通合流(分流)調節閥
型號： GRV60E
通徑： DN25~350
壓力等級： PN1.6、4.0、6.4MPa
適用介質： 水、蒸氣、油品
驅動方式： 氣動雙動、單動、電動
連接方式： 法蘭式
■ 概述
電動三通調節閥通常使用在熱交換器上，調節流體的溫度，具有調節精度高，調節性能好的特點。
一般把一路進口流體分成兩路出口流體，或者把兩路進口流體合成一路出口流體。公稱通徑和壓差較小時，合流閥可以用于分流場合，但公稱通徑大于80mm和壓差較大場合，分流場合需使用分流閥。
本產品符合GB/T4213-92標準。
■ 閥體
公稱通徑：25~350mm
公稱壓力：ANSI 150、300、600   JIS10、16、20、30、40K    PN1.6、4.0、6.4MPa
閥體類型：直通式、角式
閥蓋形式：標準型、散熱型、低溫型、波紋管
連接方式：法蘭、焊接、螺紋
結構形式：平衡式
流量特性：線性
泄漏等級：硬密封（ASME B16.104 Ⅴ）；軟密封（ASME B16.104 Ⅵ ）
使用溫度：-196℃ - 566℃
執行機構：氣動薄膜式執行機構、氣動活塞式執行機構、電動執行機構
■ 材質
閥體： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
閥桿： 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
■ 性能
泄 漏 量：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：小于全行程的1%
基本誤差：小于全行程的±1%
可調范圍：30：1
■ 附件
閥門定位器、空氣過濾減壓器、電磁閥、保位閥、行程開關、閥位傳送器、手輪機構等
※注：系列調節閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。
