品牌	威肯
型號	ZKY ZK ZN CKJ
加工定制	是

CKJ5、CKJ系列交流真空接觸器
一、用途
CKJ5、CKJP系列真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電 力網絡，供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。
二、工作條件
1．海撥高度不超過2000米。
2．環境空氣溫度：-25～+40℃。
3．空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度。極濕月份的平均溫度為+25℃時，月平均極大相對濕度為90％。
4．安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。
5．環境污染等級為3級。
6．振動不大于30米/秒的場。
三.總體結構及工作原理
真空接觸器主要由真空滅弧系統，電磁系統，杠桿傳動系統，輔助觸頭，鎮流裝置，絕緣框架，底座等  組成，零部件少，結構緊湊。
觸頭被封閉在與外界隔絕的真空滅弧室中，不會因外部污染而影響其工作。
以真空為熄弧介質，分斷能力強，電壽命長，有的產品可高達6萬次以上，這對其他接觸器來說是困難的。 電弧不外噴，不會引發火災，危險的事故。
工作過程中不會擴散出對人體有害的氣體，保證工作環境的清潔。

四.主要技術參數
額定工作電壓：1140/660/380
通斷能力：100次/A
電壽命：6萬次
額定電流：62、125、250、400、600


產品型號 極數 額定電壓(V) 額定電流(A) 控制電壓(V) 主回路接通能力A/次 主回路分斷能力A/次 極限分斷A/次 電壽命AC4(萬次) 機械壽命(萬次)
CKJ5-63 3 1140
660
380  63  380 800/100 640/25 1600/30 6 300
CKJ5-125 3 125 220 1250/100 1000/25 2500/3 6
CKJ5-160 3 160 127 1600/100 1280/25 3000/3 6
CKJ5-250 3 250 110 2500/100 2000/25 4500/3 6
CKJ5-400 3 400 36 4000/100 3200/25 4500/3 2
CKJ5-600 3 600 36 6000/100 4800/25 6000/3 0.5

ZKY、ZK、ZN系列永磁機低壓真空斷路器

一、適用范圍及產品特點

ZKY系列永磁機構低壓真空斷路器適用于1140V三相交流50Hz的電力系統中。該斷路器采用雙穩態永磁機構，可動部件比其他機械結構斷路器大量減少，可靠性和機械壽命大幅度提高。是替代機械結構斷路器的理想產品。在斷路器技術參數范圍內，可保證安全可靠的運行于相應電壓等級的電網中接受和分配電能，更適用于煤礦電力系統。


二.工作方式

ZKY系列永磁斷路器為電合閘，永磁保持。分閘方式可選，電勢分閘，欠壓脫扣和手動脫扣分閘。

ZK,ZN系列真空斷路器為電磁合閘，機械保持。分閘方式可選:電磁分閘，欠壓脫扣分閘。


三.主要技術特性

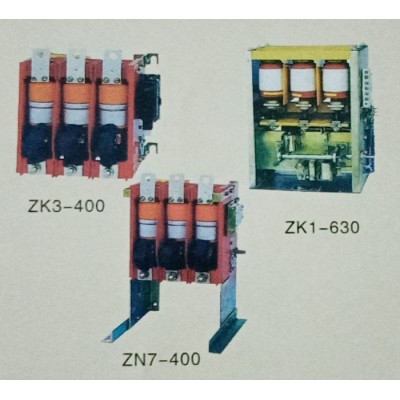

型號:ZKY3-400/1.14-8 ZKY1-630/1.14-12.5 ZKY1-1000/1.14-16 ZK3-400/1.14-7.5 ZN7-400/1.14-7.5 ZK1-630/1.14-12.5

電壓:1140V

電流:400A/630A/1000A

機械壽命:15000(次）


四.使用說明:嚴格按照說明書操作
