1主要用途及適用范圍

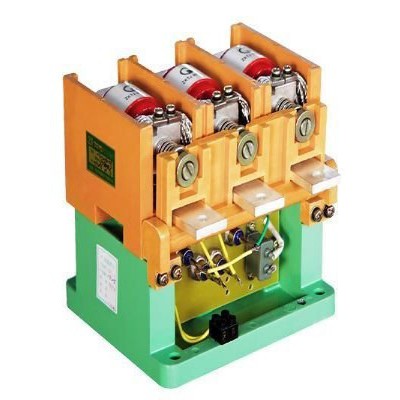

    CKJ5系列交流低壓真空接觸器適用交流50Hz，主回路額定工作電壓至1140V額定工作電流分別至400A、250A、125A的電力系統中，接通與分斷線路及頻繁地起動和控制交流電動機用；并適用各種保護裝置（JDB電子綜合保護器，JR9型過流保護裝置，阻容吸收裝置）組成電磁起動器，特別適用于組成防爆電磁起動器。

2產品說明
    CKJ5系列交流低壓真空接觸器具有分斷能力強、觸頭不氧化、電弧不外露、安全可靠、使用壽命長、免維護、低噪音等優點。其卓越的開斷技術能在特別苛刻的條件下頻繁操作使用。適用于控制和保護電動機、電器控制等場合。廣泛應用于各工業領域的電器設備控制。可完全替代傳統電器使用，并具有使用的經濟性。

3 主要技術參數

 項   目 CKJ5—63 125 250 400

額定工作電壓

（V） 主電路 1140/660/380

輔助電路 380/220

控制電路 36

額定操作頻率 AC-3 600

AC-4 120

短時操作頻率  次/h(20s) 2000

接通能力   A  100次 1250 1250 2500 2500

分斷能力   A  25次 1000 1000 2000 2000

極限分斷能力  A  3次 2000 2000 4500 4500

承受過載電流能力  A  10s 1000 1000 2000 2000

承受工頻耐壓能力

(有效值)V歷時1min 主回路 4200

輔助電路 2500

控制電路 2000

電壽命

萬次 AC-3 60×104

AC-4 6×104 6×104 6×104 2×104

機械壽命   萬次 300×104

4輔助觸點數量

 CKJ5-63 2常開2常閉 跟據需要可增加輔助觸頭數量

CKJ5-125 2常開2常閉

CKJ5-250 4常開3常閉

CKJ5-400 4常開3常閉

5 外形尺寸和重量

產品型號 主觸頭 外形尺寸

mm 安裝尺寸

mm 安裝孔

mm 質量

kg

開距 mm 超程 mm

CKJ5-63 1.8±0.2 1±0.2 140×121×108 95×73 4-Φ9.5 2.5

CKJ5-125 1.8±0.2 1±0.2 176×151×128 107×87 4-Φ9.5 4

CKJ5-250 2±0.2 1±0.2 182×205×183 160×160 4-Φ12.5 8

CKJ5-400 2±0.2 1±0.2 216×214×188 180×160 4-Φ11 12
