LC1-D15000M7C施耐德交流接觸器

【LC1-D15000M7C施耐德交流接觸器】產品簡介說明：

     LC1-D交流接觸器適用于交流50Hz或60Hz，電壓至660V，電流至630A的電路中，供遠距離接通與分段電路及頻繁起動、控制交流電動機.接觸器還可加裝積木式輔助觸頭組.空氣延時頭、機械聯鎖機構等附件、組成延時接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接安裝組成電磁啟動器。
【LC1-D15000M7C施耐德交流接觸器】結構特點及工作原理：

     【接觸器主要由電磁系統、觸點系統、滅弧系統及其它部分組成】
1、電磁系統：電磁系統包括電磁線圈和鐵心，是接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。
2、觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分?jǐn)嘀骰芈?，控制較大的電流，而輔助觸點,是在控制回路中，以滿足各種控制方式的要求。
3、滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。
為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。
4、其它部分：有絕緣外殼、彈簧、短路環、傳動機構等。

【LC1-D15000M7C施耐德交流接觸器】正常工作條件和安裝條件 :
1.周圍空氣溫度為：-5℃～+40℃。24小時內其平均值不超過+35℃；
2.海拔高度：不超過2000m；
3.大氣條件：在+40℃時空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，
**濕月的月平均**低溫度不起過+25℃，該月的月平均**大相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露。
A.安裝類別：Ⅲ類；污染等級：3級；
B.安裝條件：安裝面與垂直面傾斜度不大于±5°；
C.沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

 【LC1-D15000M7C施耐德交流接觸器】安裝是使用及維護 :

1、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）。
2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。
3、對有金屬安裝底板的接觸器要妥善接地。
4、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。
5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。
6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換

===========================================

施耐德LC1-D交流接觸器型號規格：

施耐德-LC1-D115
施耐德-LC1-D150
施耐德-LC1-D170
施耐德-LC1-D245
施耐德-LC1-D300
施耐德-LC1-D410
施耐德-LC1-D475
施耐德-LC1-D620

施耐德-LC1-D09
施耐德-LC1-D12
施耐德-LC1-D18

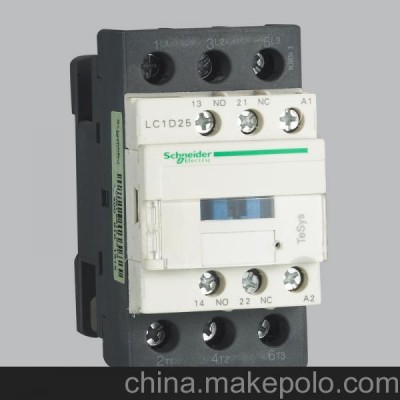

施耐德-LC1-D25
施耐德-LC1-D32
施耐德-LC1-D40
施耐德-LC1-D50
施耐德-LC1-D80
施耐德-LC1-D95
