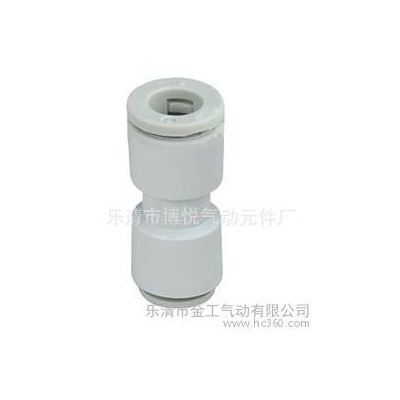

氣動氣管快插接頭快換接頭直通快速接頭PC4-01

本公司主要專業生產與供應：smc型A系列氣源處理件，SMC型SY系列電磁閥，VT系列電磁閥，VF系列電磁閥，VP系列電磁閥，SMC氣動白色接頭，SMC型氣缸。亞德客型B系列氣源處理件，亞德客型4V系列電磁閥，2W系列銅體水閥，US系列蒸氣閥，VF系列腳踏閥，4A系列氣控閥，4M板式安裝電磁閥，4H手閥，亞德客型氣缸。

索諾天工型TG系列電磁閥，TGA氣控閥，

BR系列電磁閥，韓國品牌PMC電磁閥，臺灣金器MVSD,MVSC電磁閥，海隆系列電磁閥，電磁閥線圈，進口PU管，國產PE管，各種氣動接頭，銅本色接頭，銅鍍鎳黑色帽蓋接頭，蘭色帽蓋接頭，PT螺紋接頭，吹塵**簧管。

39系列氣源處理件，Q系列氣源處理件，各種節流閥，各種機械閥，各種手動閥，K系列電磁閥，K.Q系列電磁閥，DQK系列電磁換向閥，Q系列電磁閥，DMF脈沖閥，QJZ角座閥，0927膜片電磁閥，歡迎定購，咨詢！

請用以下方式聯系我公司：

樂清柳市湖橫西村博悅氣動元件廠：

聯系電話：13588984455

工作QQ：138680650

公司電話：0577-61780610

傳真：0577-61780610

快插式氣動管接頭

技術參數

產品特性

1.簡單靈巧，型式多樣，滿足任何布管需要.

2.即使按裝后，塑料管體也可任意轉向

3.釋放環采用橢圓設計，拆卸更加省力方便

4.所有維管螺紋預涂聚四氟烯防漏膠，密封性能力

5.所有TPC型直通接頭均帶內六角孔便于狹窄處安裝

注意

1.接管注意事項：

（1）要確認管子切斷面垂直，管子外周無傷痕以及管子未成橢圓形

（2）插接管子時一定要插到接頭的底部，管子著未插到底有可能會導致漏氣

（3）管子接裝好后，要拉一下管子確認管子拔不出

（4）在進行配管作業時，清理干凈氣管內外的灰塵等異物后再進行連接，不然的話，由于灰塵和異物進入管接頭，具有引起泄漏或減低壽命的可能性；
（5）往管接頭上連接氣管時，應把氣管的端面切成直角平面，然后進行氣管的連接；
（6）在連接氣管時應往管接頭內插進氣管，一直推到氣管的端頭通過密封圈到達管接頭的盡頭(C長度)而不再進去為止，不然**會存在泄漏的可能；

（7）在連接完氣管后，必須要拉動氣管檢查確認是否能夠拉動，然后投入使用；
（8）在拆卸氣管時，應確認氣管內的氣壓是否為0，然后均勻按住橢圓形的套管使卡簧爪完全松開后，抽出氣管進行拆卸，不然則氣管不易
拉出，而且氣管外壁易劃出痕跡，易泄漏；
（9）與管接頭相連的氣管外徑允許公差為公稱直徑0.1mm。
（10）在連接氣管后，如氣管被過分地拉動和彎曲，則對管接頭有不良的影響。

2.接木頭拆卸時注意事項：

（1）使用合適工具，使用管接頭的外六角部分拆卸管接頭

（2）要去除與管接頭配合相對方粘附的密封材料。否則粘附著的密封材料可能會進入周邊元件，導致故障

（3）在下列環境中，請不要使用：
a.說明書所示產品的參數，條件以外的使用范圍；
b.具有過大的振動，沖擊旋轉及彎曲的場所；
c.具有海水及易產生火花的化學藥品的場所。
（4）千萬不要拆卸或改制產品，存在誤動作或泄漏的可能；
（5）在進行與本產品有關的維修及定期檢查時，請?jiān)谕耆懦涮紫到y(tǒng)內的流體后再進行；
（6）在管接頭內有壓力的情況下，不要觸碰管套，存在因觸碰管套而發生氣管脫落和泄漏的危險；
（7）不要使管接頭上受外部負荷(彎曲、扭曲、牽拉)，不然有可能損壞或泄漏；
（8）如把水作為流體使用時，其使用壓力不應超過0-3kgf/cm2
