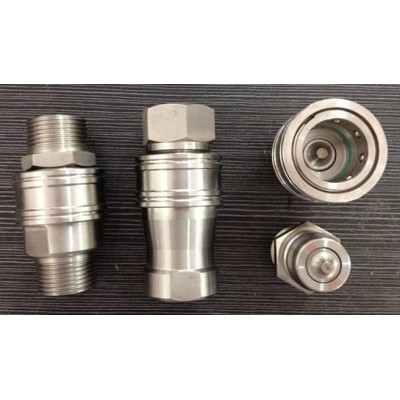

快速接頭廣泛應用于氧氣燃料氣體用快速接頭、惰性氣體用快速接頭、空氣用快速接頭、冷卻水溫油用快速接頭、油壓用快速接頭、氣體液體共用快速接頭以及半導體快速接頭。快速接頭的裝配多采用人工組裝，為解決企業用工問題以及生產的一致性問題，寧波攀高自動化跟客戶共同開發了快速接頭自動組裝機，除彈簧外各個零部件均采用振動盤自動供料，每個裝配環節均實現自動檢測，扭矩一致性好，螺紋膠涂布均勻，幫助企業提升裝配水平。

快速接頭自動組裝機工作視頻：

快速接頭自動組裝機工作視頻：

一、設備概述：

    本機是針對組裝貴公司該產品而開發的機器，機器在人工加料后可以實現全自動組裝，焊接及下料等工作。

二、上料方式：

兩種彈簧需要人工擺放到傳動帶上的夾具內；其余零件均由振動盤送料。

三、整機布局：

占地面積：2M X 2M（包含振動盤）；

主機臺板面積1.4M X 1.4M;

生產節拍：可以達到4S/PCS;

**（8小時）可完成7000個,10小時10000個。

四、工作過程說明：

1、裝入本體（內芯）

內芯采用震動盤送料，送出后由移栽模組將其抓取放置到圓盤夾具內。

2、裝入膠圈

膠圈采用震動盤送料，送出后由移栽模組將其抓取安裝到內芯中。

3、裝入銅嘴

銅嘴采用震動盤送料，送出后由移栽模組將其抓取安裝到內芯中。

4、裝入銅套

銅套采用震動盤送料，送出后由移栽模組將其抓取安裝到內芯中。

5、裝入錐形彈簧

錐形彈簧需要人工放置到同步帶的夾具內，同步帶將錐形彈簧送至抓取位置，然后由移栽模具將其裝入內芯。

6、裝入圓柱彈簧

圓柱彈簧需要人工放置到同步帶的夾具內，同步帶將圓柱彈簧送至抓取位置，然后由移栽模具將其裝入內芯。

7、裝入螺母

螺母采用震動盤送料，送出后由移栽模組將其抓取安裝到內芯中。

8、旋入螺母

使用伺服電機，將螺母旋入銅套。這一步只將螺母旋入一部分，不會擰緊，以方便后續裝入鋼球。

9、翻轉

將產品豎直翻轉，使裝入鋼球一端朝上。

10、裝入鋼球

鋼球采用振動盤方式上料，進行錯料后，將四個鋼球送入各自軌道。安裝時將產品銅套壓下，用氣壓將四個鋼球吹入安裝位置，然后松開銅套，完成安裝。

11、旋緊螺母

將螺母旋緊

12、下料

將完成好的產品抓取后放入下料槽中。

五，控制方式：

本機全程采用日本**PLC控制，實現閉環控制，無紊亂。人機交換中心為維綸觸摸屏，實現操作簡單化。
