示例型號

說明

A3000-0型

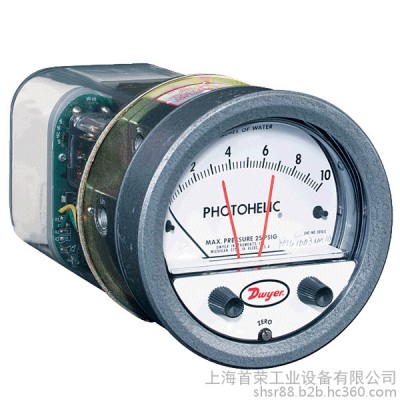

壓力開關/壓力表，量程0-.50“w.c。

A3000-00型

壓力開關/壓力表，量程0-.25“w.c。

A3001型

壓力開關/壓力表，量程0-1.0“w.c。

A3002型

壓力開關/壓力表，量程0-2.0“w.c。

A3003型

壓力開關/壓力表，量程0-3.0“w.c。

A3004型

壓力開關/壓力表，量程0-4.0“w.c。

A3005型

壓力開關/壓力表，量程0-5.0“w.c。

A3006型

壓力開關/壓力表，量程0-6.0“w.c。

A3008型

壓力開關/壓力表，量程0-8.0“w.c。

A3010型

壓力開關/壓力表，量程0-10.0“w.c。

A3015型

壓力開關/壓力表，量程0-15.0“w.c。

A3020型

壓力開關/壓力表，量程0-20.0“w.c。

A3025型

壓力開關/壓力表，量程0-25.0“w.c。

A3030型

壓力開關/壓力表，量程0-30.0“w.c。

A3040型

壓力開關/壓力表，量程0-40.0“w.c。

A3050型

壓力開關/壓力表，量程0-50.0“w.c。

A3060型

壓力開關/壓力表，量程0-60.0“w.c。

A3080型

壓力開關/壓力表，量程0-80.0“w.c。

A3100型

壓力開關/壓力表，量程0-100.0“w.c。

A3150型

壓力開關/壓力表，量程0-150.0“w.c。

服務

空氣和不可燃兼容氣體。

濕潤材料

咨詢工廠

準確度

70°F（21.1°C）時，F(xiàn)S的±2%。-0和-00型號分別為±3%和±4%。

壓力限制

-20“柱。至25 psig（-0.677至1.72 bar）。MP選項；35 psig（2.41 bar），HP選項；80 psig（5.52 bar）。

溫度限制

20至120°F.（-6.67至48.9°C）。-20至120°F（-28至48.9°C），可選擇低溫。

過程連接

1/8“內螺紋NPT。

尺寸

4英寸（101.6毫米）表盤表面，5英寸（127毫米）外徑x 8-1/4英寸（209.55毫米）

重量

4磅（1.81千克）

開關規格

開關類型

每個設定點有2個C型繼電器（DPDT）

重復性

FS的±1%。

電氣額定值

28伏直流電時為10安，120伏、240伏交流電時為10安

電氣連接

擰緊端子。僅使用167°F（75°C）銅導線

功率要求

120伏交流電，50/60赫茲；240伏交流電和24伏交流電可選。

安裝方向

隔膜處于垂直位置。其他位置方向請咨詢工廠

設定值調整

可調旋鈕

機構批準

CE、CSA、UL。
