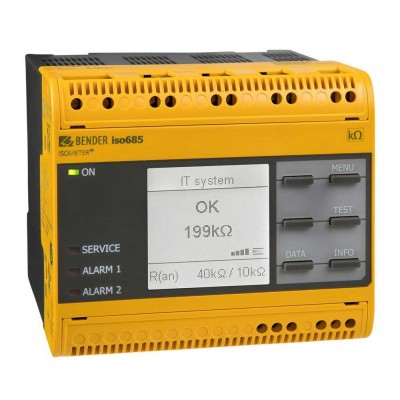

ISOMETER?等位685是IEC 61557-8為IT系統提供絕緣監測設備。它可以普遍用于交流、3（N）交流、交流/直流和直流系統。在交流系統中，也可以提供廣泛的直流饋送系統組件（e.B電源轉換器、轉換器、受控驅動器）。

iso685-S：

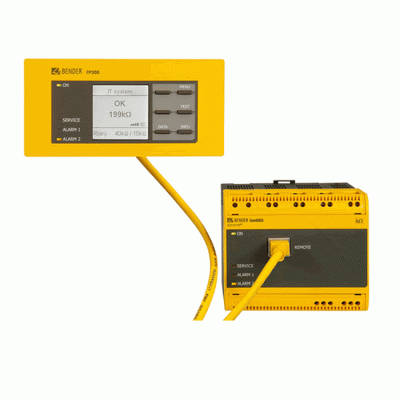

iso685-S 設備版本沒有顯示屏，也沒有控制單元。它在

可與 FP200 結合使用，并通過此間接操作。

參數化也可以通過 Web 瀏覽器或 COM465 進行。

W 選項

可選，選項 W 中的設備變種用于極端氣候和

機械應力可用。

特征：

·預先定義的測量配置文件

·可靠測量絕緣電阻、電壓、電容和頻率

·集成網絡服務器

·莫德布斯 Tcp / RTU

·歷史記憶

特點和功能：

·ISOMETER?用于使用帶電路連接的整流器或轉換器的 IT 交流電壓系統以及 IT 直流電壓系統（IT = 未接網格）

·內部電網電壓 Un 的工作范圍可以通過耦合設備擴展。

·自動適應現有網絡泄漏容量

·AMPPlus 和其他依賴配置文件的測量方法的組合

·兩個單獨可調響應范圍為 1 k[...10 M 0 用于報警 1 和報警 2

·高分辨率圖形 LC 顯示屏，便于閱讀和記錄設備狀態

·連接監控（測量引線的監控）

·自動設備自檢

·隨著時間推移隔離曲線的圖形表示（等圖）

·歷史記憶與實時時鐘（3 天緩沖）存儲 1023 報警消息與日期和時間

·電流或電壓輸出 0（4）。20 mA， 0...400 μA， 0...10 V， 2...10 V（鍍鋅隔離）類似于網絡的測量絕緣值

·可自由編程的數字輸入和輸出

·通過互聯網或內聯網進行遠程設置（Web 服務器/選項：COMTRAXX?網關）

·通過互聯網進行全球遠程診斷（僅通過本德服務）

·RS-485/BS（本德傳感器總線），用于與其他本德組件進行數據交換

·BCOM、莫德布斯 TCP/RTU 和 Web 服務器

技術特點：

·供應電壓我們：交流100...240V - 直流 120...240 V

·頻率范圍 Us： 50 Hz， 60 Hz

·受監控的 IT 系統：

·- 主電壓 Un： 交流 0...690 V （0...600 V UL）

·- 主干電壓 Un： 直流 0...1000V （0...600 V UL）

·響應值 Ran1 （警報 1）： 1 k+...10 MΩ （10 k 0）

·響應值 Ran2 （警報 2）： 1 k+...10 MΩ （40 k 0）

·圖形顯示，127 x 127 像素，40 毫米 x 40 毫米

·數字輸入： 3 / 數字輸出： 2

·模擬輸出： 1

·接口：以太網-TCP/IP/http/RS-485/BMS

·尺寸： （Wx Hx D） 107，5mm x 100mm x 110mm

使用：

·交流、直流或交流/直流主電路

·具有直接連接直流組件（如轉換器、轉換器、控制驅動器）的交流/直流主電路

·UPS 系統、電池網絡

·帶相切控制裝置的加熱器

·帶開關電源的系統

·具有高放電容量的 IT 系統

安裝位置：

根據技術設備手冊：以前置為主，冷卻槽必須垂直通風
