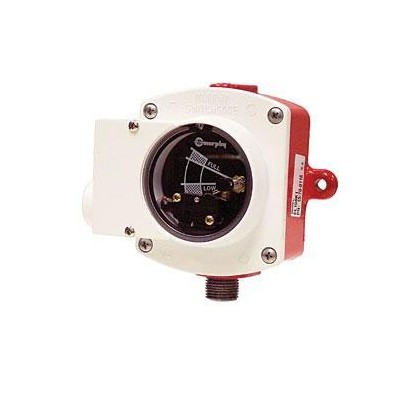

美國 Murphy(摩菲) 液位開關L150 和 EL150 系列 概述：

監控冷卻液、潤滑油、柴油和液壓油的液位。

指示規

下限開關

浮動操作

提供防爆型號。

L150 系列 Level Swichgage? 儀表是液位計和低限位開關的組合；每個單元包括 (1) 一個帶樞軸浮子的腔室，(2) 一個帶指針的指示盤和 (3) 一個低電平觸點。正確安裝和維護后，浮子操作指針，指針在正常操作期間指示液位，如果液位降至下限設定點，則關閉開關電路。

應用

L150/EL150K1 的主要用途是發動機冷卻系統、緩沖罐或膨脹罐、冷凝器散熱器或汽相系統、加壓或大氣系統。Level Swichgage 儀器還可用于監控潤滑油、液壓油或柴油燃料儲存器，并在預定的*低液位時激活警報和/或關閉。這些儀器專為*大壓力為 25 psi (172 kPa) [1.72 bar] 的低壓系統而設計。

美國 Murphy(摩菲) 液位開關L150 和 EL150 系列 規格：

L150

*高溫度： 250° F (121° C)

*大工作壓力： 25 PSI (172 kPa)

外殼：壓鑄鋁，聚氨酯涂層；近似尺寸；4-1/2 x 4-3/4 x 2-3/4 英寸（114 x 121 x 70 毫米）

安裝孔： (2) 9/32 英寸（7 毫米）直徑，中心 4-1/2 英寸（114 毫米）

浮子：黃銅

鏡片：聚碳酸酯

O 形圈：飽和丁腈，適用于冷卻劑或碳氫化合物

墊圈：丁腈橡膠

通風管： 1/4 x 5 英寸（6 x 127 毫米）銅手杖，帶 1/4 NPT x 1/4 英寸（6 毫米）管接頭

觸點額定值： 2 A @ 30 VAC/DC。電線：(1) 16 AWG x 26 英寸（1.5 毫米 2 x 660 毫米），帶端子

運輸重量： 29 盎司。(0.82 公斤。)

運輸尺寸： 5-1/4 x 5-1/4 x 5-1/2 英寸（133 x 133 x 140 毫米）

EL150K1

*高溫度： 250° F (121° C)

*大工作壓力：  25 PSI (172 kPa)

外殼：壓鑄鋁，聚氨酯涂層；近似尺寸；5 x 4-3/4 x 2-3/4 英寸（127 x 121 x 70 毫米）

外殼防護等級： IP35

安裝孔： (2) 9/32 英寸（7 毫米）直徑，中心 4-1/2 英寸（114 毫米）

浮子：黃銅

鏡片：聚碳酸酯

O 形圈：飽和丁腈，適用于冷卻劑或碳氫化合物

墊圈：丁腈橡膠

通風管： 1/4 x 5 英寸（6 x 127 毫米）銅手杖，帶 1/4 NPT x 1/4 英寸（6 毫米）管接頭

快動開關： SPDT 額定 10 A @ 125 VAC；0.5 A @ 125 VDC；10 安 30 伏直流

電線： (3) 18 AWG x 14 英寸（1 毫米 2 x 356 毫米）

運輸重量： 42 盎司。（1.2 公斤。）。

運輸尺寸： 5-1/4 x 5-1/4 x 5-1/2 英寸（133 x 133 x 140 毫米）

EL150EX

*高溫度： 250° F (121° C)

*大工作壓力：  25 PSI (172 kPa)

外殼：砂鑄鋁，噴漆；近似尺寸：6-1/2 x 5-3/4 x 5-1/4 英寸（165 x 146 x133 毫米）

安裝孔： (2) 5/16 英寸（8 毫米）直徑，中心 5-1/2 英寸（140 毫米）

浮子： 304不銹鋼

鏡片：鋼化玻璃

O 形圈：飽和丁腈橡膠，適用于冷卻劑或碳氫化合物

墊圈：丁腈橡膠

通風管： 1/4 x 5 英寸（6 x 127 毫米）銅制手杖，帶 1/4 NPT x 1/4 英寸（6 毫米）管接頭和 1/2 NPT 至 1/4 NPT 變徑接頭

快動開關： SPDT 額定 10 A @ 125 VAC；0.5 A @ 125 VDC；10 安 30 伏直流

電線：接線到接線端子

實驗室認證：  CSA 列為 I 類危險場所，第 1 部分，C 組和 D 組

運輸重量： 5 磅。（2.26 公斤。）

運輸尺寸： 6-1/2 x 6-3/4 x 6-3/8 英寸（165 x 171 x 162 毫米）

美國 Murphy(摩菲) 液位開關L150 和 EL150 系列 圖表：

尺寸：L150

尺寸：EL150K1

尺寸：EL150EX

標準電氣圖
