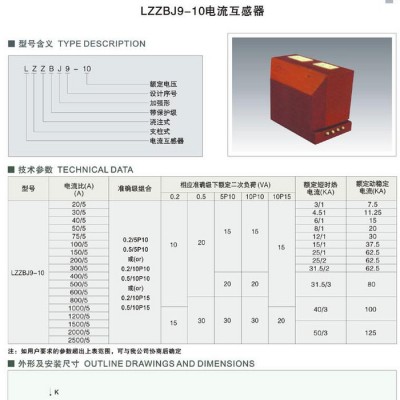

卓星電氣LZZBJ9-10(A、B、C)（A1G高 ￥720.00/臺
提供卓星CKG3-400/7.2KV 真空接觸器 ￥1600.00/臺

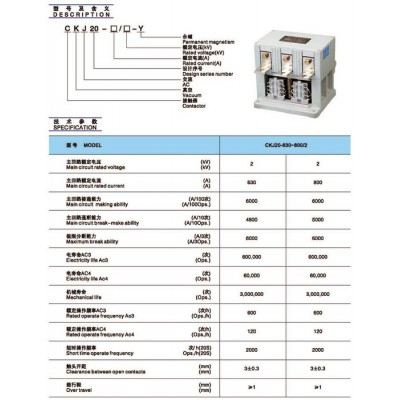

提供CKJ20-800/1140真空接觸器 ￥1450.00/臺
提供卓星CKG3-630/7.2KV 真空接觸器 ￥1600.00/臺
卓星CKG4P-10/630/200/250/400水阻 ￥1900.00/臺
卓星ckj5-800低壓接觸器立式 ￥2350.00/臺 卓星CKG4-250/12高壓真空接觸器 ￥1780.00/臺 供應CKJ5-250A/1140低壓交流真空接 ￥480.00/臺
卓星CKG4-630/12高壓真空接觸器 ￥1800.00/臺 | 產地 | 浙江 |
|---|---|
| 產品認證 | CCC |
| 電壽命 | 10 |
| 額定電流 | 400 |
| 額定電壓 | 220V |
| 機械壽命 | 20萬次 |
| 品牌 | 卓星電氣 |
| 型號 | CKG3 CKG4-12KV高壓真空接觸器 |
| 加工定制 | 否 |
樂清市建星電子電器廠提供質優價廉的產品、周到快捷的售后服務一直是公司的發展理念。

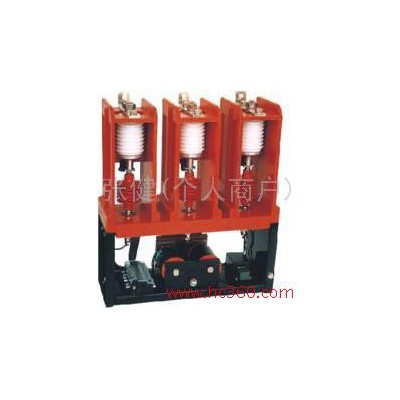

CKG3、4(JCZ)
系列高壓真空接觸器適用于冶金、礦山、石化、建筑等部門和廠礦企業配電系統，用來控制7.2KV、12KV及以下等級的高壓電機、變壓器及容性負荷等用電設備，特別適用于各種頻繁操作領域。體積小、重量輕、采用當今國際流行的上下布置的組裝式結構。使用維護方便，易于組成F-C回路成套設備。
1、使用
1.1、正常工作條件
1.1.1、環境溫度：-25℃~+40℃。
1.1.2、海拔高度不超過2000m.
1.1.3、濕度：日平均不大于95%，月平均不大于90%。
1.1.4、環境：無水侵襲，無腐蝕性，無可燃氣體及無劇烈震動的場所。
1.2、使用
1.2.1、正確選擇接觸器技術參數，包括輔助觸點都不能超過負荷使用。
1.2.2、接觸器四周和上方要留有足夠的絕緣空間，保證使用安全。
1.2.3、當接通控制電源，而沒有動作反應時，應立即切斷控制電源，檢查原因，以免燒壞電磁線圈。
注：電磁線圈通過內部輔助開關轉換吸合保持狀態。如果不能從吸合轉換為保持狀態，吸合時較大的啟動電流將使線圈迅速升溫而燒壞。
1.2.4、當接觸器用于感性負荷時，建議采用R-C阻容保護或壓敏電阻保護等過電壓吸收保護裝置，保證負荷安全。
1.2.5、電磁系統在工作時有較大的磁性吸力，要防止鐵磁物質吸入機內。
1.2.6、接觸器主回路不適宜進行串并聯接工作。
1.2.7、主回路原則上定端（上端）是進線端，動端（下端）是出線端。
1.2.8、用于控制接觸器的電器其負荷應有足夠容量，尤其是直流控制方式，以保證控制電氣的壽命。
2、結構和原理

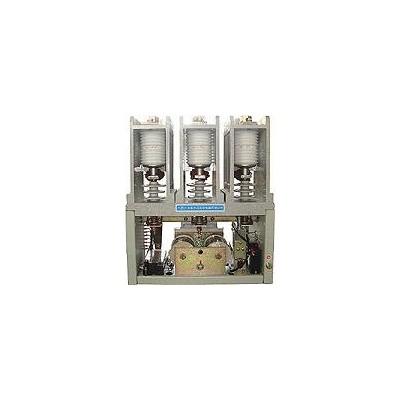

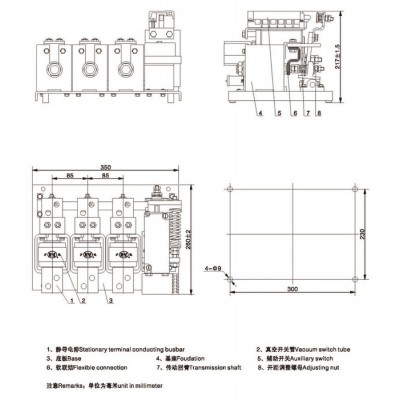

2.1、結構：接觸器采用高壓回路和低壓控制上下分置結構，具體見圖示。此結構布置方式直觀、絕緣性好、安全可靠，便于安裝和維護。金屬底座使接觸器結構牢固，工作可靠。電磁系統和控制部分全內置封閉設計，提高接觸器的安全性、可靠性、美觀性。
2.2、工作原理
2.2.1、真空滅弧室：它是開關的心臟，有上下蓋板、玻璃或陶瓷外殼、波紋管、動、定導電桿組成的密閉腔體，并抽成高真空，動、定導電桿里端有一對耐磨低截流材料的觸頭，組成性能良好的開關觸點。波紋管起著隔絕大氣又使動導電桿能軸向運動的功能。
由于真空接觸器主觸頭的分合是在真空中進行，因而具有優良的開關性能，壽命長，安全可靠。
注：由于是高真空腔體，滅弧室不能受到外力沖擊，波紋管也不能受到動導電桿的轉動扭曲。
2.2.2、動作原理：滅弧室的動導電桿通過絕緣子和拉桿、觸頭彈簧與分合板相連，分合板和動銜鐵都固定在轉軸上。合閘時電磁線圈通電對動銜鐵吸合，向內運動，使分合板向上運動，通過觸頭彈簧和導電桿使真空滅弧室內的觸頭閉合，并提供觸頭壓力，保證閉合可靠。分閘時電磁線圈斷電失去吸力，動銜鐵在分閘彈簧的作用下，向外運動，使分合板向下運動，帶動拉桿、絕緣子、動導電桿向下運動，使滅弧室內觸頭分開規定距離，達到可靠分閘。由于電磁系統在吸合動銜鐵時需要較大的啟動功率，而吸合到位后的合閘保持功率可大為減少。因此，電磁線圈需要啟動、保持轉換，其轉換是由輔助開關同步進行。輔助開關同時也提供用戶外部控制需要。接觸器采用直流電磁系統，可直接用直流電源控制，或由機內控制電路提供了整流裝置，用戶可直接用交流電源控制。
具有機械鎖扣裝置的接觸器，其合閘保持是由機械鎖扣承擔，保持時合閘線圈不用電。分閘時有鎖扣分閘線圈得電動作帶動鎖扣解鎖，后面的分閘過程同上一樣。機械鎖扣保持方式主要適用于不頻繁動作或長時間合閘場所，合閘可靠、節能，保持時不受控制電源影響。
3、訂貨須知
訂貨產品時必須說明以下內容：
（1）產品名稱、型號、規格。
（2）額定工作電壓、額定工作電流。
（3）額定控制電壓及交、直流。
（4）常開、常閉觸點數量。
（5）控制回路接線排安裝方向。
2、常開常閉觸點數量
電保持：單輔助開關提供用戶最多二常閉三敞開。
雙輔助開關提供用戶最多五常閉六敞開。
機械保持：單輔助開關提供用戶最多三常閉三敞開。
雙輔助開關提供用戶最多六常閉六敞開。

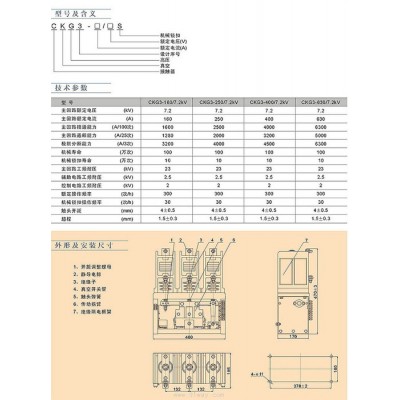

4、技術參數
4.1、主要參數
7.2KV等級系列
| 160/7.2 | 250/7.2 | 400/7.2 | 630/7.2 | ||
| 額定電壓 KV | 7.2 | 7.2 | 7.2 | 7.2 | ||
| 額定電流 A | 160 | 250 | 400 | 630 | ||
| 額定接通能力 A/100次 | 1600 | 2500 | 4000 | 6300 | ||
| 額定分斷能力 A/25次 | 1280 | 2000 | 3200 | 5000 | ||
| 極限分斷能力 A/3次 | 4000 | 4000 | 5000 | 6300 | ||
| 斷口工頻耐壓 KV | 32 | 32 | 32 | 32 | ||
| 相間、相地工頻耐壓 | 32 | 32 | 32 | 32 | ||
| 雷點沖擊耐壓 KV | 60 | 60 | 60 | 60 | ||
| 主回路接觸電阻μΩ | ≤200 | ≤200 | ≤200 | ≤200 | ||
| 額定操作頻率 次/h | 600 | 600 | 600 | 600 | ||
| 機械鎖扣操作頻率 | 60 | 60 | 60 | 60 | ||
| 機械壽命 萬次 | 100 | 100 | 100 | 100 | ||
| 機械鎖扣壽命 萬次 | 30 | 30 | 30 | 30 | ||
| 觸頭終端壓力 N | >100 | >100 | >100 | >100 | ||
| 觸頭開距 mm | 5±0.5 | 5±0.5 | 5±0.5 | 5±0.5 | ||
| 超形程 mm | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
12KV等級系列
| 160/12 | 250/12 | 400/12 | 630/12 | ||
| 額定電壓 KV | 12 | 12 | 12 | 12 | ||
| 額定電流 A | 160 | 250 | 400 | 630 | ||
| 額定接通能力 A/100次 | 1600 | 2500 | 4000 | 6300 | ||
| 額定分斷能力 A/25次 | 1280 | 2000 | 3200 | 5000 | ||
| 極限分斷能力 A/3次 | 4000 | 4000 | 5000 | 6300 | ||
| 斷口工頻耐壓 KV | 42 | 42 | 42 | 42 | ||
| 相間、相地工頻耐壓 | 42 | 42 | 42 | 42 | ||
| 雷點沖擊耐壓 KV | 75 | 75 | 75 | 75 | ||
| 主回路接觸電阻μΩ | ≤200 | ≤200 | ≤200 | ≤200 | ||
| 額定操作頻率 次/h | 600 | 600 | 600 | 600 | ||
| 機械鎖扣操作頻率 | 60 | 60 | 60 | 60 | ||
| 機械壽命 萬次 | 50 | 50 | 50 | 50 | ||
| 機械鎖扣壽命 萬次 | 30 | 30 | 30 | 30 | ||
| 觸頭終端壓力 N | >100 | >100 | >100 | >100 | ||
| 觸頭開距 mm | 6±0.5 | 6±0.5 | 6±0.5 | 6±0.5 | ||
| 超形程 mm | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 |
4.2、控制回路
4.2.1、控制電壓：AC或DC 110V、220V、380V、或根據用戶要求定制。
4.2.2、控制功率：啟動<900W、保持<30W。機保方式：合閘<800W、分閘<700W。
4.2.3、工頻耐壓：2KV
4.3、輔助回路
4.3.1、輔助觸點：提供用戶使用觸點常規產品為二常閉三常開；最多為五常閉六常開。機械保持為三常閉三常開；最多為六常閉六常開。
4.3.2、觸點容量：AC380V 6A;AC220V 10A.
4.3.3、工頻耐壓：2KV。
4.4、動作特性
4.4.1、分、合閘時間≤120ms.
4.4.2、三相同步性≤2ms。
4.4.3、最低吸合電壓≤85%Ua，最高釋放電壓≤75%Ua。
