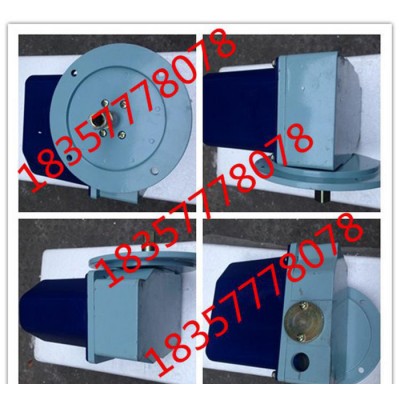

QGX起升高度限制器

使用范圍：
  各類起重機、電梯、升降舞臺、高爾夫球場、保齡球館等有位移機械設備，能有效防止沖頂、出軌、墜落等設備和人員事故，應用極其廣泛。
  高度限制器包含變速箱和四檔可調限開關。（可根據用戶需要增至12檔）
一、技術指標
   環境溫度：-25℃～+60℃
   限定開關額定電壓：AC380V
   限定開關額定電流：AC380V，2.5A
   起升高度：
   QGX-A型：卷筒有效工作圈0～40圈（0～25圈）
   QGX-B型：卷筒有效工作圈0～80圈（0～50圈）
   QGX-C型：卷筒有效工作圈0～120圈（0～100圈）
   限位開關：四個可調限位位置的限位開關（可根據需要選擇常開或常閉）
二、工作原理
  高度限制器由卷筒軸帶動蝸桿、蝸輪轉動，在蝸輪軸上的凸輪亦隨之轉動，轉到某一位置時凸輪的凸緣部分與限位開關接觸，使限位開關動作，切斷上升或下降動力源，使吊具停止在極限位置上。本產品對上升和下降可各設兩道保護，即報警和限位或限位和保護限位。
三、起升高度限制器的調試
    在起升高度限制器中蝸桿軸與卷筒連接后使吊具處于上升或下降的極限位置上（本圖所示為上升和下降各兩道保護）。
    1．打開后蓋3。
    2．松開手輪8，使壓簧6放松，但必須使彈簧有一定的預緊力，這時凸輪5在預緊力下能自由轉動。
    3．如圖，設a、b限位開關為上升的兩道保護，c、d為下降的兩道保護。調整上升限位時先轉動b限位開關對應的凸輪，使凸輪所處的位置剛好打開限位開關，切斷動力源。然后再調整a限位開關的對應凸輪，使它處于報警位置上。下降極限位置調整時，先使吊具處于下降極限位置，然后分別調整c、d限位開關對應的凸輪，使它們分別處于報警和切斷動力源的位置上。
    4．旋緊手輪8后，凸輪5不能輕易轉動。
    5．通電。將吊鉤下降或上升離極限位置lm左右，然后再上升或下降，檢查是否在極限位置前和極限位置上分別報警和切斷動力源。如有必要可再進行調整，使之完善。在整個過程中要**注意安全。
    6．調試完畢后，蓋上后蓋，經空吊和滿載幾個回合試驗后，方可投入正常運行。
