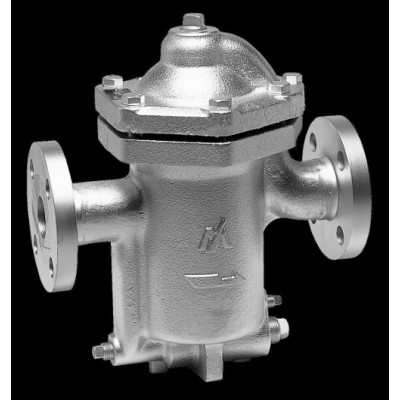

倒吊桶式

倒吊桶式蒸汽疏水閥通過倒置開口吊桶的下沉與上浮帶動閥瓣的開啟與關閉來進行冷凝水排出。

宮脅制倒吊桶式蒸汽疏水閥有小排量ES系列和大排量ER系列。所有閥門均采用宮脅的SCCV機構*。另外，因為設計了壓差雙重排出機構提高排放量，ER系列排水量相同但閥體尺寸更小。

SCCV機構

閥瓣夾持器安裝于連接杠桿之上與閥座保持對應，閥瓣可在夾持器內自由游動，在關閉時閥瓣伴隨著冷凝水的流出力向閥座靠近并準確定心關閉。

浮球式G型

利用蒸汽和冷凝水的比重差，依靠冷凝水的浮力致使高精度密封浮球貼近或遠離閥座來進行冷凝水排出。

浮球式蒸汽疏水閥有的采用通過杠桿將浮球浮力傳遞至閥瓣的機構，有的采用浮球作為閥瓣本身不通過杠桿工作的機構。杠桿浮動式采用尺寸小卻具備大容量排放能力的平衡雙閥瓣設計。

平衡雙閥瓣設計

呈平行狀態的上下雙閥瓣在閥體內所受到的表面壓力相同，僅需要很小的力量即可開啟。 即使減小浮球體積同樣可以確保大排量功能的發揮。

調溫式TB型

調溫式蒸汽疏水閥利用內部感溫元件雙金屬片的特性，感知冷凝水的溫度變化進行冷凝水的排出，可自由設定冷凝水排出溫度。調溫式蒸汽疏水閥可以預先自由設置工作溫度，作為用于蒸汽伴熱管道的節能型蒸汽疏水閥。

調溫式疏水閥用于蒸汽伴熱管道和蒸汽主管道的冷凝水處理。宮脅制調溫式蒸汽疏水閥包括適用于低壓~超高壓等各領域的型號。

膜盒式D型

利用蒸汽和冷凝水的溫度差，膜盒式蒸汽疏水閥利用內部感溫元件膜盒特性，感知冷凝水的溫度變化進行冷凝水的排出。

宮脅制膜盒式D型系列采用防腐性優異的不銹鋼制成，可充分用于狹小的安裝空間，實現小型化。另外，內置旁路閥的DV1型不需要旁路閥管道，可以大幅降低產品/管道的施工成本。

熱元件的工作溫度分比飽和溫度低5℃和低15℃兩種。

熱敏式W型

利用蒸汽和冷凝水的溫度差產生的蠟膨脹和收縮，驅動閥瓣工作的蒸汽疏水閥。

適于暖氣散熱片等低壓和小規模系統。

圓盤式S型

利用蒸汽和冷凝水流速差產生的流體力學特性和熱力學特性驅動閥瓣工作的蒸汽疏水閥。

圓盤式疏水閥無安裝方式限制，容易操作。

內置旁路閥的SV型省略旁路管道，可以節省管路材料并可明顯縮短工期。
