電子式電動單座調節閥說明：

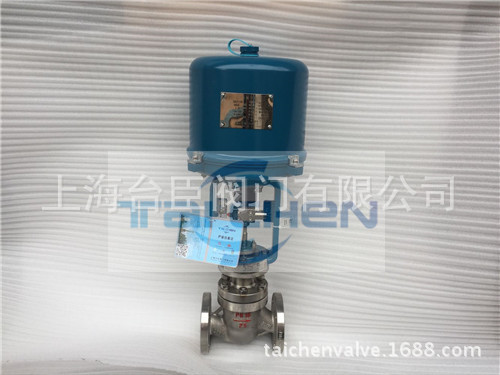

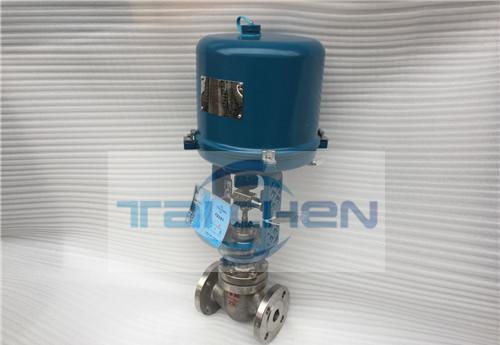

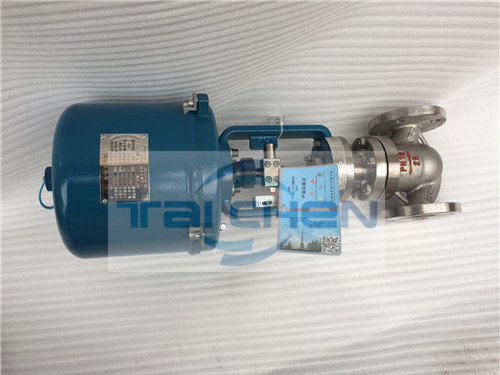

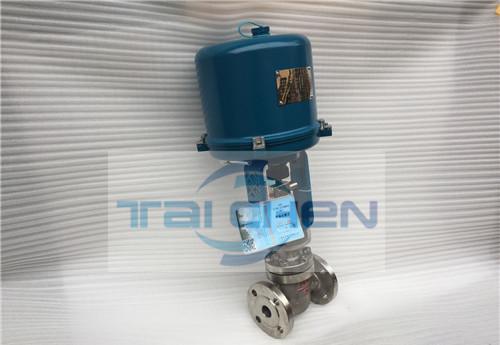

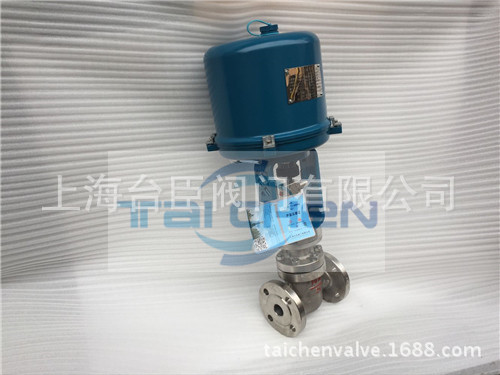

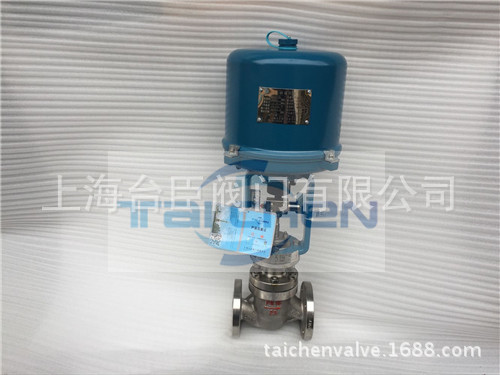

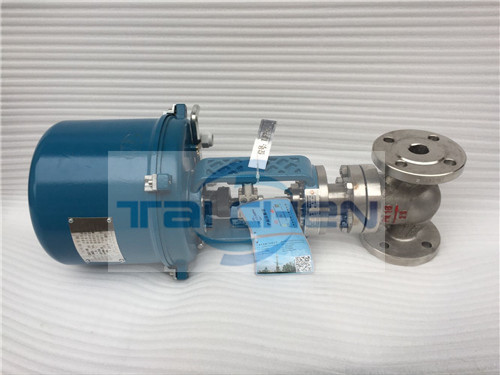

     ZDLP型電子式電動單座調節閥,是由直行程全電子式電動執行機構和頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品.

電子式電動單座調節閥結構特點：

1．臺臣電子式電動單座調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS,PLC系統或調節儀表,操作器等輸入的(4-20mA,0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采用381L或PSL型等全電子式電動執行器,具有機內伺服操作和開度信號位置反饋,位置指示,手動操作等功能,機電一體化的結構設計,功能強,性能可靠,連線簡單,調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制

2．臺臣電子式電動單座調節閥按作用模式可分；

正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》

反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》

3．ZDLJP型電子式電動單座調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,適用于泄漏量要求嚴格,且閥前閥后壓差不大及介質有一定粘度或含有纖維雜質的工況.

4．直通低流阻單座為無底蓋頂導向結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,泄漏量小,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,可調比大,閥芯導向部分的導向面積大,具有抗振性能強等特點,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.

5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性,直線性,快開特性.

6．根據使用工況要求,閥芯可設計制做成；軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類,氣體類等介質).

ZDLJP電子式電動單座調節閥廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.

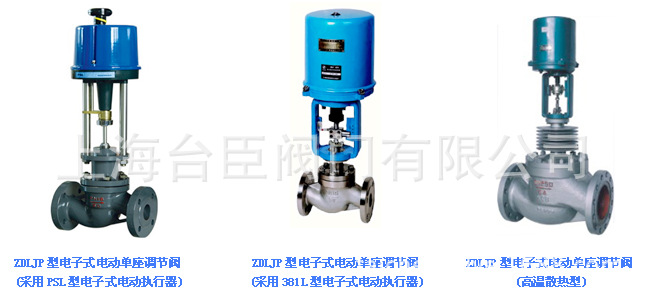

有標準常溫型,高溫散熱型,低溫伸長型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~200mm；最小閥芯DN6mm.適用流體溫度有-100~+550℃.

電子式電動單座調節閥應用規范：

設計制造:JB/T7387,IEC60534 法蘭尺寸:JB/T79-94 ,HG20592,ANSI B16.5,JIS B2212~2214

結構長度:GB/T12221,ANSI B16.10,JIS B2002

電子式電動單座調節閥性能指標：

電子式電動單座調節閥主要零件材料：

電子式電動單座調節閥主要技術參數：

電子式電動單座調節閥主要外形尺寸：

調節閥訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
