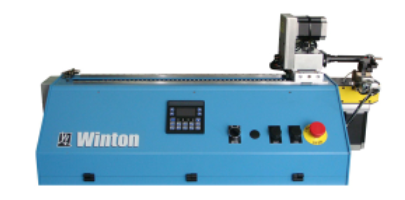

Model WB20- CNC Coax Bender  半剛性電纜成型系統

WB20-CNC 全自動半剛性電纜成型系統是集切割 和成型為一體的全自動電纜加工設備?？梢詫崿F(xiàn)不同 線徑,不同長度,多個成型角度等半剛性電纜成型的復 雜加工工藝要求。特殊設計的滾壓式成型方式避免電 纜拉伸和起皺，整個加工過程由程序全自動控制，并 可進行實時的可視化質量控制與跟蹤。

應用領域

? 軍用：航天、航空、微波通訊等領域中的半剛性電 纜的切割、特殊形狀的自動成型

? 民用：通信領域的電纜切割與成型,管材加工領域的 切割與成型

Standard Equipment:系統配置

? All electric 3 Axis CNC Control With Keypad & Display For LRA (YBC) Data Entry 全自動三軸（長度L、旋轉角度R、成型角度A）數控成型，內置 可編程控制器，輸入并顯示L、R、A參數 R軸最大速度：230°/S，1～5段可調 L軸最大速度：190mm/S，1～5段可調 A軸最大速度：120°/S，1～5段可調

? Able to end chuck or hitch feed – standard 具有成型前確認及步進式送線功能

? 100 Part Program Storage Capability 可存儲100個成型程序

? Carriage Release On Last Bend – allows for last bend to be close to end of cable 最后一個成型時釋放電纜夾持，允許最后一個成型后電纜長度最小為零

? Programmable speeds on the L (lengths), R (plane rotations) , and A (bend angle) 每一成型步驟的速度可分別編程設置

? Pneumatic Powered Clamp and pneumatic cable gripper 氣動電纜夾持，步進式和端頭式兩種送線方式可選。

300 Shawnee North Drive, Suite 100|Suwanee, Georgia, USA 30024-2191 T: +1-888-321-1499|P: 770-831-1917|F: 770-831-6459

Available Options:擴展件：

Saw：Powered circular saw with manual feed 手動電鋸

Digital Angle Measuring Machine：Used to verify angles and  springback  數字角度測量儀：用于角度分析回彈特性分析

Off Line Data Entry and Storage：離線式編程軟件 This option added to your CNC system enables you to develop and save  part programs on a PC. These programs can then be downloaded to your bender.  離線式可編程文件：可在獨立的電腦中編輯成型程序或可從成型機控制中下載控制器進行電腦成型，并下載到 成型機軟件到電腦進行存儲。

? Winton Machine CNC Backup and Restore Software程序備份存儲

? Windows Graphical User Interface“L”、“R”、“A”輸入

? Infinite program storage (limited to your disk drive free space)程序存儲備份

? Interference Checking接口檢測

? XYZ to LRA converter“X”、“Y”、“Z”坐標數據轉換 成“L”、“R”、“A”參數

? Advanced bend data editor includes add, insert and delete  commands成型內容修改（增加、插入、刪除等）

? Production parts counter with set limits成型批次數量設置

? Password protection for part data input or changes密碼保護

? Control screens with graphic representations of bender  operating status, limit switch states and axis

? positions in real time狀態指示

? Ability to store notes with part program注釋文件插入

Technical Paraneter:技術參數

最多折彎次數 電腦控制，每一組件最大可設置 20 個成型 最大可成型 6.3 毫米(.250”)半剛性電纜 可加工范圍 適用于 0.250”\0.141”\0.085”\0.047”等各類半剛性電纜或管材 重復精度 L軸成型重復精度達± 0.127 mm (± .005”)  R軸成型重復精度達± .2°  A 軸成型重復精度達± .2° 最大折彎角度 最大成型角度可達 190°，滿足回彈補償要求 最大成型半徑 最大成型半徑為 25.4 mm (1”) 最大電纜長度 L 軸最大行程 609 mm (24”)，步進式進線方式，對最大電纜長度不受限制 成型速度. 最大成型速度可達每秒 90°  電源 220 VAC 50 Hz 10A  重量 63.5 Kg (140 lbs.)  外形尺寸 35.643x24.120x47.488
