| 標準 | 國標 |
| 材質 | 不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | 40-300 |
| 連接形式 | 法蘭 |
| 流動方向 | 單向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 伺服 |
| 適用介質 | 蒸汽 |
| 形態 | 柱塞式 |
| 零部件及配件 | 執行器 |
| 壓力環境 | 常壓 |
| 類型(通道位置) | 二通式 |
| 型號 | ETS |

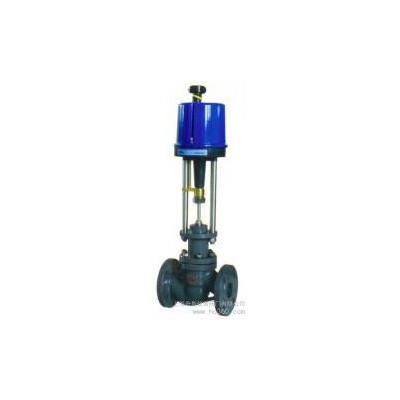

一、ETS電動單座調節閥概述
ETS電動單座調節閥由PSL系列和361L系列電子式執行機構和單座調節閥組成。電源為220V.AC 5或380V.AC，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的(4-20mADC或1-5VDC)進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出(4-20mADC或1-5VDC)閥位反饋信號。閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。
二、ETS電動單座調節閥閥體
型式 | 直通單座鑄造球型閥 |
公稱通徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300mm |
公稱壓力 | PN1.6、4.0、6.4MPa |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等 |
上閥蓋 | 標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
壓蓋型式 | 螺栓壓緊式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
三、ETS電動單座調節閥閥內組件
閥芯型式 | 單座柱塞型閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、
鈦和耐腐蝕合金等。 |
四、ETS電動單座調節閥執行機構
型號 | 361LSA-08 | 361LSA-20 | 361 LSA -30 | 361 LSB -50 | 361 LSC -65 | 361 LSC -99 | 361 LSD -160 |
隔爆型號 | 361LXA-08 | 361LXA-20 | 361LXB-30 | 361LXB-50 | 361LXC-65 | 361LXC-99 | 361LXD-160 |
輸出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
最大行程L(mm) | 30 | 60 | 100 |
工作速度(mm/S) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.0 | 1.0 |
主要技術參數 | 電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC |
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄 |
環境溫度：-25～+70℃ 環境濕度：≤95% |
五、ETS電動單座調節閥技術參數
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
閥座直徑dn(mm) | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數Kv | 8 | 13 | 22 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
額定行程L(mm) | 16 | 25 | 40 | 60 |
配用執行機構型號 | 361LSA /361-20 | 361LSA /361-30 | 361LSA /361-50 | 361LSA /361-65 |
允許壓差(Mpa) | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 |
六、ETS電動單座調節閥性能
項目 | 技術指標 |
基本誤差% | ±2.5 |
回差% | ≤2.0 |
死 區% | ≤1.0 |
始終點偏差% | 電開 | 始點 | ±2.5 |
終點 | ±2.5 |
電關 | 始點 | ±2.5 |
終點 | ±2.5 |
額定行程偏差% | ≤2.5 |
泄 露 量l/h | 0.1%×閥額定容量 |
可調范圍R | 30:1 |
七、ETS電動單座調節閥外形尺寸
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | PN16/40 | 181 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
PN64 | 206 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 |
D | 225 | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 |
R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 |
H1 | PN16/40 | 128 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
PN64 | 140 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 |
H3 | PN16/40 | 144 | 144 | 172 | 172 | 180 | 232 | 232 | 235 | 300 | 357 | 391 |
PN64 | 156 | 156 | 180 | 180 | 200 | 237 | 237 | 247 | 317 | 367 | 397 |
H2 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 |
H4 | 459 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 |
H5 | PN16/40 | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
PN64 | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 |
