| 加工定制 | 是 |
| 材質 | 碳鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | DN25~300（mm） |
| 適用介質 | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮氣,氧氣,氫氣,液化氣,空氣 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 流動方向 | 雙向 |
| 驅動方式 | 電子 |
| 零部件及配件 | 執行器 |
| 形態 | 球式 |
| 類型(通道位置) | 三通式 |
| 標準 | 國標 |
| 密封形式 | 硬密封型 |
| 品牌 | 匯正 |
| 型號 | ZAZQ（X）型 |
概述

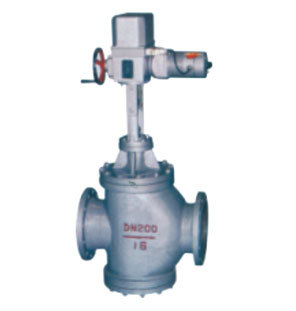

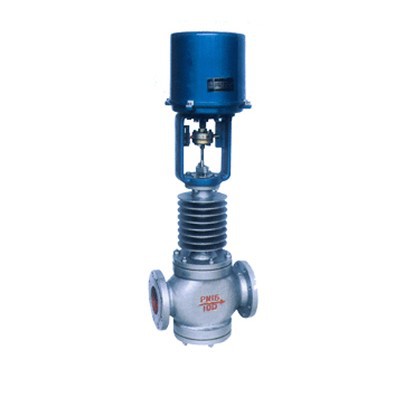

ZAZQ（X）型電動三通合流（分流）調節閥有合流和分流二種型式，由DKZ電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10mA DC或4-20mA Dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體。分流合流閥只能對應選用，但當DN≤80時，合流閥可用于分流場合?？商娲鷥膳_單、雙座調節閥，節省投資，占據空間小。三通調節閥通常用于熱交換器的兩種介質調節，及簡單的配比調節。
| 公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 分流 | | | | | | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 分流 | | | | | | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
| 公稱壓力 MPa | 1.6 4.0 6.0 |
| 流量特性 | 直線 |
執
行
機
構 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-510 | DKZ-510 |
| Ⅲ型 | DKZ-510C | DKZ-310C | DKZ-410C | DKZ-510C | DKZ-510C |
| 出軸推力(N) | 4000 | 4000 | 6400 | 16000 | 16000 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 上閥蓋型式 | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 |
| 允許壓差(MPa) | 普通式（常溫型），熱片式（中溫型） |
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
| 可調比 | 30:1 |
| 法蘭標準 | 鑄鐵按JB78-59，鑄鋼按JB79-59 |
| 輸入阻抗 | Ⅱ型：200?、笮停?50 |
| 出廠狀態 | 電開（對上閥座而言），如需電關，訂貨時應注明 |
| 項目 | 指標值 |
| 基本誤差％ | ≤±3.5 |
| 回差％ | ≤2.5 |
| 死區％ | ≤3.0 |
| 始終點偏差％ | 電開、電關 | ±2.5 |
| | ±2.5 |
| 允許泄量L/H | 符合JB/T7387-94Ⅲ 級 小于閥的額定容量×10-3 |
公稱
通徑
DN | A | L | H | H1 |
| 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | 分流 | 合流 | PN1.6 | PN4.0 | PN6.4 | PN1.6 | PN4.0 | PN6.4 |
| 普通型 | 熱片型 | 普通型 | 熱片型 |
| 25 | 520 | 490 | 185 | 190 | 200 | | | 715 | 865 | | | | 140 | 150 | 160 |
| 32 | 520 | 490 | 200 | 210 | 210 | | | 721 | 871 | | | | 150 | 160 | 170 |
| 40 | 520 | 490 | 220 | 230 | 235 | | | 733 | 883 | | | | 160 | 170 | 180 |
| 50 | 520 | 490 | 250 | 255 | 265 | | | 748 | 898 | | | | 180 | 190 | 200 |
| 65 | 520 | 520 | 275 | 285 | 295 | | | 839 | 999 | | | | 200 | 220 | 220 |
| 80 | 520 | 520 | 305 | 310 | 320 | 872 | 1032 | 842 | 1002 | 225 | 250 | 265 | 210 | 230 | 240 |
| 100 | 520 | 520 | 350 | 355 | 370 | 896 | 1056 | 846 | 1006 | 245 | 275 | 285 | 220 | 250 | 260 |
| 125 | 520 | 520 | 410 | 425 | 440 | 947 | 1162 | 897 | 1112 | 284 | 320 | 325 | 260 | 300 | 300 |
| 150 | 520 | 520 | 450 | 460 | 475 | 947 | 1162 | 897 | 1112 | 305 | 340 | 340 | 280 | 320 | 320 |
| 200 | 520 | 520 | 550 | 560 | 570 | 965 | 1180 | 905 | 1120 | 350 | 400 | 410 | 320 | 380 | 380 |
| 250 | 520 | 520 | 670 | 740 | 750 | | | | | | | | | | |
| 300 | 520 | 520 | 770 | 805 | 820 |
