| 加工定制 | 是 |
| 材質 | 不銹鋼 |
| 連接形式 | 法蘭 |
| 公稱通徑 | 15-3000（mm） |
| 適用介質 | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮?dú)?氧氣,氫氣,液化氣,空氣 |
| 壓力環境 | 常壓 |
| 工作溫度 | 常溫 |
| 流動方向 | 單向 |
| 驅動方式 | 氣動 |
| 零部件及配件 | 執行器 |
| 形態 | 隔膜式 |
| 類型(通道位置) | 二通式 |
| 標準 | 國標 |
| 密封形式 | 軟密封型 |
| 品牌 | 匯正 |
| 型號 | ZMAT-1OC |
概述

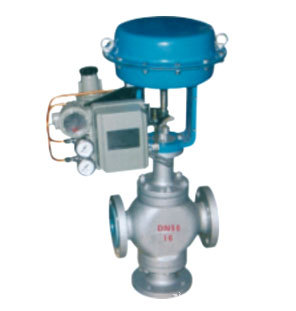

ZMAQ（BX）型氣動薄膜三通調節閥有合流和分流兩種作用方式.閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向.三通閥在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節.
主要技術參數和性能指標
調節機構主要技術參數
性能指標
項目 | 不帶定位器 | 帶定位器 |
基本誤差％ | 士6 | 士1 .5 |
回差％ | 5 | 51 .5 |
死區％ | ≥4 | -<0.6 |
始終點偏差％ | 氣開 | 始點 | 士2 .5 | 士1.5 |
終點 | 士6.0 |
氣關 | 始點 | 士6.0 |
終點 | 士2.5 |
額定行程偏差％ | 士2 .5 |
允許泄漏量L/h | 10書X閥的額定容量 |
外型尺寸
公
稱
通
徑 | 合流 | 分流 |
行
程 | D | L | IIi | Hz | L | IIi | Hz |
PN MPa | PN MPa | PN MPa | PN MPa |
1.6 | 4 .0 | 6 .4 | 常溫型 | 中溫型 | 1 .6 | 4 .0 | 6 .4 | 1 .6 | 4.0 | 6 .4 | 常溫型 | 中溫型 | 1.6 | 4.0 | 6.4 |
25 | 16 | 325 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 150 | 185 | 190 | 200 | 615 | 763 | 140 | 150 | 160 |
32 | 16 | 325 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 | 200 | 200 | 210 | 622 | 773 | 150 | 160 | 170 |
40 | 25 | 325 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 | 220 | 220 | 235 | 625 | 776 | 160 | 170 | 180 |
50 | 25 | 325 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 | 250 | 255 | 265 | 640 | 791 | 180 | 190 | 200 |
65 | 40 | 410 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 | 275 | 285 | 295 | 861 | 1024 | 200 | 210 | 220 |
80 | 40 | 410 | 300 | 310 | 320 | 879 | 1042 | 210 | 230 | 240 | 300 | 310 | 320 | 885 | 1050 | 225 | 250 | 265 |
100 | 40 | 410 | 350 | 360 | 370 | 873 | 1036 | 220 | 250 | 260 | 350 | 360 | 370 | 900 | 1060 | 245 | 275 | 285 |
125 | 60 | 495 | 410 | 430 | 440 | 1029 | 1244 | 260 | 300 | 300 | 410 | 430 | 440 | 1050 | 1265 | 285 | 320 | 325 |
150 | 60 | 495 | 450 | 465 | 475 | 1046 | 1261 | 280 | 320 | 320 | 450 | 465 | 475 | 1060 | 1275 | 305 | 340 | 345 |
200 | 60 | 495 | 550 | 560 | 570 | 1075 | 1290 | 320 | 380 | 380 | 550 | 560 | 570 | 1105 | 1320 | 350 | 400 | 410 |
250 | 100 | 600 | 635 | 660 | 670 | 1451 | 1320 | | 474 | 474 | 635 | 660 | 670 | 1525 | 2800 | | 540 | 540 |
300 | 100 | 600 | 720 | 740 | 770 | 1512 | 1560 | | 584 | 584 | 720 | 740 | 770 | 1545 | 1820 | | 612 | 612 |
