標準	國標
材質	鑄鋼
工作溫度	常溫
公稱通徑	DN15-200
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	電磁
適用介質	水,蒸汽,油品,液化氣,空氣
形態	柱塞式
用途	流量控制,調節,溫控
零部件及配件	定位器
壓力環境	常壓
類型(通道位置)	二通式
品牌	YS欲順
型號	ZZWPE
加工定制	否

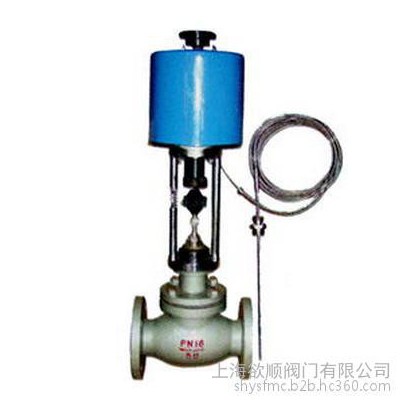

產品概述：    ZZWPE自力式電控溫度調節閥，該閥最大的特點只需普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制，亦可使用在防止對過熱或熱交換場合。

該閥結構簡單，操作方便，選用調溫范圍廣、響應時間快、密封性能可靠，并可在運行中隨意進行調節，因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。 調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

  結構與原理：

工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化智能執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
(1)智能型執行器
(2)主閥體
(3)傳感器
(4)毛細管
(5)手動機構
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

■主要參數ZZWPE自力式電控溫度調節閥主要參數表

公稱通徑 (mm)		15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力 PN(MPa)		1.6 4.0									；
流量能力 (m 3 /h)		5	7	10	16	25	40	63	100	160	250	400	630
額定行程 (mm)		6			8	10	14		20		30	30	40
溫度調節范圍 ( ℃ )		0~120 ： 100~250
調節精度 ( ℃ )		± 1 ~ ± 5
使用介質		蒸汽、水、油、氣體
允許 泄漏量	硬密封	10 -4 X 閥額定容量
	軟密封	“ 0 ”
毛細管長度		3m 、 5m 、 10m
溫包扦入深度		270 、 430 、 630
聯接螺紋		3/4 ” 1 ”

■配套用電動執行機構有關技術參數ZZWPE自力式電控溫度調節閥配套用電動執行機構有關技術參數表

公稱通徑 DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行機構型 號	普通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機構推 力（ N ）	普通型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程 時 間 （ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	電子型	6		15			25			40

*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定。

■電子型-單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量 (Kg)	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
	PN64	13	16	19	26	27	43	69	85	120	125	150

■外型尺寸及重量

普通型-單位：mm

ZZWPE自力式電控溫度調節閥外型尺寸及重量表

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量 (Kg)	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
	PN64	53	56	58	65	68	84	110	129	177	180	210

■連接尺寸及標準

法蘭標準：鑄鐵法蘭按GB4216-84、鑄鋼法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面 PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。
