安裝尺寸	DN100
標準	國標
材質	碳鋼,襯氟,不銹鋼,PVC,304
工作溫度	常溫
公稱通徑	100mm
公稱壓力	1.6mpa
規格	DN100
結構形式	直通式
介質溫度范圍	-20℃
口徑	DN100
連接形式	法蘭
流動方向	單向
密封形式	硬密封型
驅動方式	蒸汽
適用介質	蒸汽
形態	旋塞式
用途	調節
壓力環境	常壓
品牌	精歐GEROYAL
型號	503S三通分流合流調節閥
加工定制	否
通道位置	直通式

   我們的503S三通調節閥有三通合流及三通分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。
三通分流合流調節閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。三通合流調節閥主要用于將兩種流體混合成第三種流體；三通分流調節閥主要用于將一股流體分成兩股流體。三通分流合流調節閥產品可代替兩臺互為開關的單、雙座調節閥， 用于液體、氣體、蒸汽等介質的調節與控制。
  電動三通調節閥 概述

    GEROYAL公司的電動三通調節閥是由PSL系列和3810系列直行程電動執行機構和三通調節閥體組成。電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動三通調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型電動三通調節閥主要用于將兩種流體混合成第三種流體；分流型電動三通調節閥主要用于將一股流體分成兩股流體。電動三通調節閥產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

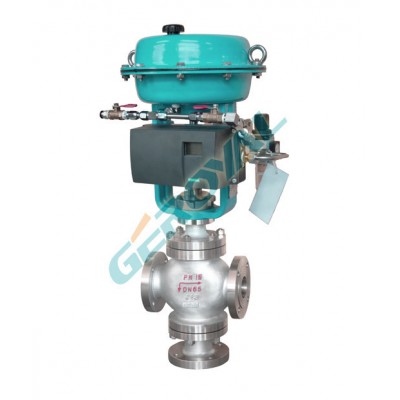

氣動三通調節閥 概述

    GEROYAL公司的氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于**控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。閥體為三通結構，即一進兩出（氣動三通分流調節閥），兩進一出（氣動三通合流流調節閥），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的使用要求。氣動三通調節閥閥體具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性**和維修方便等優點。氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通調節閥可代替兩臺單座調節閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。

設計特色 ●  頂部導向型
●  不平衡內部結構
●  閥座易更換結構
●  可任意配置電/氣動執行器 技術參數 ●  閥體形式：直通鑄造球型閥
●  閥體形式：直通S型鑄造閥
●  閥芯形式：三通型雙座閥芯
●  口徑范圍：DN15～DN400 (1/2"～16")
●  壓力范圍：PN1.6～6.3MPa（150～300LB）
●  溫度范圍：-196℃～+550℃（可選）
●  材質可選：碳鋼、不銹鋼、雙相鋼
●  流量特性：線性、快開
●  泄露等級：硬密封 (ASME B16.104 V)
                     軟密封 (零泄漏)
●  閥蓋形式：標準型(-25～+200℃)
                     散熱型(-40～+650℃)
                     低溫型(-40～-196℃)
                     波紋管型(-40～+350℃)
●  連接方式：法蘭、焊接、螺紋（1"內）
●  執行機構：氣動薄膜執行器、氣動活塞執行器、電動執行器
