一、概述

     PG型管道式粉碎型格柵是離心污泥脫水系統的配套設備。它主要對混于污泥中的纖維纏繞物進行切碎后進入離心機，以 離心機正常穩定的工作。

本公司在引進、吸收國外技術基礎上開發、研制出可以替代進口管道式粉碎型格柵。

本產品具有能耗低、噪聲低，運轉平穩可靠等特點，現已廣泛應用于離心濃縮污泥脫水系統中。

二、產品優勢

1、能耗低：處理量低于56m3/h的管道式粉碎型格柵電機功率 有1.5Kw，遠遠低于其它廠家的功率值，從而達到節能的目的。

2、在水中進行破碎處理，既能保護水處理設備，又可避免臭氣外泄，保護環境。

3、破碎性能優良，具有過載保護功能，運行 可靠，可自動控制。

如果管道式粉碎型格柵在破碎污水中固體物時產生過載，就會產生過載電流，電控系統會自動動作，

管道式粉碎型格柵會立刻出現瞬間反轉，將固體物排出，恢復正常工作。

4、安裝及維修保養簡單。

三、產品結構特點：

1、管道式粉碎型格柵減速機及電動機采用軸裝式傘齒輪斜齒輪減速器，使得管道式粉碎型格柵結構緊湊，安裝維護更為方便。

2、管道式粉碎型格柵主動軸和從動軸轉速不一，以便銑刀間夾渣的自清。

3、管道式粉碎型格柵所用銑刀呈左螺旋狀和右螺旋狀，裝入主動軸和從動軸后再按左螺旋狀和右螺旋狀布置，以減少破碎力，

提高破碎機傳動平穩性。

4、管道式粉碎型格柵軸承部采用機械密封，以保護立式破碎機軸承正常工作。

5、獨立的切割刀片和墊片

5.1、切割刀片和墊片用高強度合金鋼，表面打磨均勻并硬化處理至 小45-50HRC。

5.2.、切割刀片、墊片和軸之間水平間隙不超過0.65mm， 切割刀片正常驅動，減少磨損，并增加墊片的壓力。

5.3、為 顆粒大小，刀片齒尖高度不應超過齒根直徑13 毫米。

6、軸

管道式粉碎型格柵的驅動軸和被驅動軸由高強度合金鋼制成,調質處理,滿足強度要求.

7、底座和機殼

管道式粉碎型格柵底座有一個導流裝置，它在引導固體顆粒直接進入管道式粉碎型格柵的同時，可起保護軸襯的作用。

減速器性能良好，適應于惡劣環境，具有較大的減震能力。

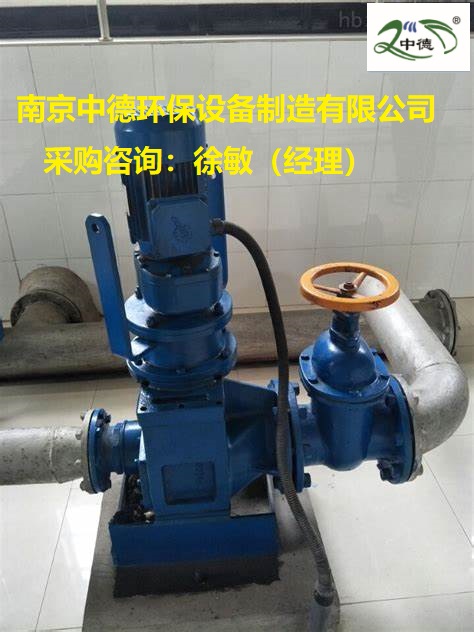

8、安裝形式

法蘭式安裝

管路 大允許壓力 0.6MPa

電機防護等級     IP55

電機絕緣等級     F

電源            380V  三相  50Hz

四、 主要材質

切割刀片       熱處理合金鋼

墊片             熱處理合金鋼

軸                2 Cr13，不銹鋼

上、下齒輪箱   碳鋼

緊固件             不銹鋼

五、性能測試

1、防護罩和驅動機構以及整臺機械在工廠進行組裝及試運行、驗證機械符合設計規定的性能要求及有關標準。

2、發貨前，對貨物質量、規格、性能、數量等進行全面的檢驗。

3、現場性能測試項目

4、檢測外形尺寸、外觀質量。

5、噪聲檢查：運行時，其噪聲值不大于76db（A）。

6、電氣控制應接線正確，排線整齊，無不 因素等。

7、機械過載保護裝置靈敏可靠，過載時發出報警信號，設備停止工作。

8、檢驗運轉精度。整機試運轉應平穩，連續運轉48小時。設備工作時，整機運行平穩,無卡阻、刮等現象。

可以根據客戶要求定制各種尺寸規格，

24小時及時做詳細方案及報價、咨詢：
