工作原理

1．污水?dāng)y帶垃圾進入粉碎型格柵切割區；

2．大于8mm的大塊垃圾被轉鼓截留，并被轉送到切割區粉碎；

3．小于8mm的小塊垃圾被水流裹挾通過轉鼓區；

4．被粉碎后的大塊垃圾被粉碎成6-12mm顆粒，并通過切割室；

5．被粉碎后的顆粒流向下游。

組件材料

◇ 電機

特制電機，多種功率可選

◇ 減速機

行星齒輪減速機，抗負荷沖擊能力強

◇ 刀片和墊片

熱處理合金鋼，表面經過均勻的硬化處理，硬度不小于45~50HRC

◇ 軸

優良熱處理六角合金鋼

◇ 外殼基座

球墨鑄鐵,耐腐蝕

◇ 安裝支架

高強度不銹鋼

◇ 轉鼓柵網

高強度不銹鋼

機械特性

◇ 安裝簡易靈活

適用于大部分現有的渠道，無需改造

◇ 機械密封

耐高壓，可達6.3kg/cm2

無需清理，無需調整填料壓蓋

◇ 高流量側欄

增加流量

減少水頭損失

引導顆粒進入切割室

◇ 雙軸設計

比單軸粉碎器適應更多種類的固體顆粒

兩個反向旋轉的軸致使顆粒物在雙軸間被粉碎

◇ 刀片選擇

根據客戶需求進行各種齒型設計，以適應各種特殊情況需要

◇ 鍍鈦刀片和墊片

   表面經過鍍鈦處理的刀片和墊片，更耐磨耐腐蝕，同等環境下，使用壽命比普通刀片延長2倍

◇ 低底座

在低流量時可 大限度地利用切割室來提高粉碎能力

◇ 頂部緊固裝置

可以簡單緊固維修，無需把設備從渠道中提出

◇ 不銹鋼無軸轉鼓

無軸設計，防止污物纏繞或堵塞

◇ 轉鼓和刀片間隙小

轉鼓和粉碎器之間間隙小，可獲得更高的固體捕獲率

◇ 軸襯導流裝置

引導垃圾進入切割室，保護密封不受砂石侵害

智能控制柜

◇ 配置西門子可觸摸液晶屏，中文顯示，預留MODBUS通訊接口，可遠端控制；

◇ PLC等關鍵元器件采用西門子，ABB,施耐德等 知名品牌；

◇ 可設置自動啟動和停止，及自動運行時間和次數；

◇ 堵轉電流、反轉次數、反轉時間均可自由設定；

◇ 帶電機漏水、過載、過熱、短路、缺相等保護；

◇ 設備運行狀態、電機負載電流、故障狀態均可實時顯示及歷史查詢。

設備選型表

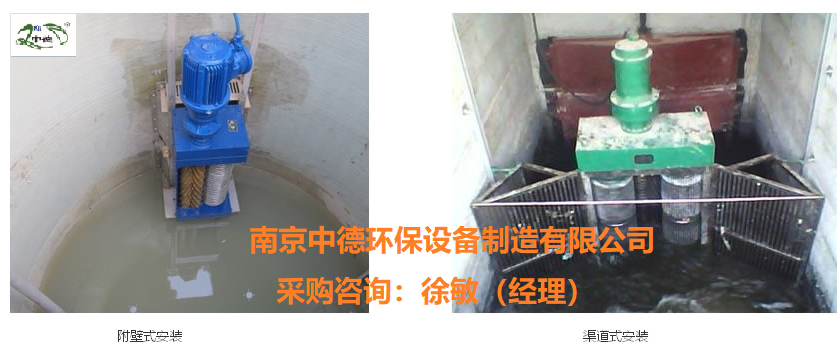

設備安裝示意圖

渠道式

掛壁式

選購歡迎聯系，獲取方案及報價、咨詢：

南京中德環保設備制造有限公司

采購咨詢：025-5753 0868  徐敏（經理） 189 13960 189
