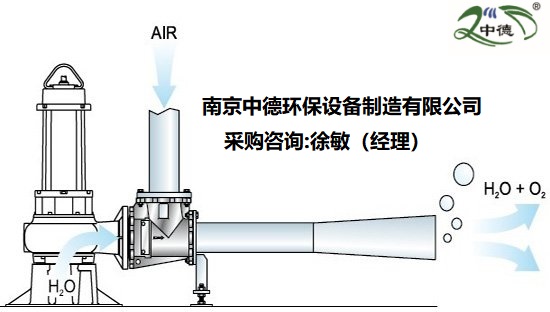

射流曝氣機內部結構

射流曝氣機性能參數

注：表中進氣量及增氧能力是在標準試驗條件下（20°C水溫，氣壓101.325kpa),曝氣機潛水深度3m,試驗介質為清水。在中度污水中，增氧能力可按系數0.85作為設計依據。

射流曝氣機性能特點

1、結構緊湊，占地面積小安裝方便。

  可根據曝氣池的特點，污水處理量的大小以及進池污水指標等靈活選擇布置方式、潛水深度、使用臺數等。
2、曝氣效能應用。
  由于其高速的射流流態，液氣混合充分，氧吸收，動力比傳統曝氣池處理3～4倍，曝氣時間可明顯縮短，

并適用于各種污水處理，包括推流式曝氣池、混合曝氣池、延時曝氣池、氧化溝、氧化塘等。
3、系統簡單，無堵塞，可靠性高。
  由潛水電泵及噴射口組成，從而使水體攪動與充氧同時進行，氣泡細密，既可獲得較高的氧氣轉移率，又具有葉輪無堵塞等優點。

強有力的單向液流，造成對流循環，且電機負荷隨水位的變化很小。

無需鼓風機等設備，系統簡單，除吸氣口外，其余部分潛入水中運行，噪音小設備。
4、投資和運行費用低。
  由于射流曝氣機適用于較深的曝氣池，減少了占地面積，系統簡單，節約投資費用，處理效能高，節約運行費用。
5、射流器為全不銹鋼制作防腐。

選型與安裝

潛水射流曝氣機需本公司協助選型時，用戶應提供池型、介質特性、所需進氣量、潛水深度等相關數據，以便本公司設計和提供的設備，

更好地滿足用戶的需求。QSB型深水自吸式潛水射流曝氣機的安裝形式有自耦式和移動式兩種。

自耦式安裝是將曝氣裝置和的底座固定在水池底部，在池頂安裝好配套的支撐塊，用導軌使兩者相連，

潛水電泵與特定支架聯接好后沿導軌下滑到底座出口位置，通過泵自重，自動耦合并密封。

自耦式安裝無需安裝或維修人員進入水坑即可提升和安裝電泵。

移動式安裝方式是將深水自吸式潛水射流曝氣機安裝于池底部，依靠自重定位，具有安裝位置可變動、靈活、低等特點。

射流曝氣機安裝尺寸圖

深水自吸式潛水射流曝氣機移式安裝尺寸

深水自吸式潛水射流曝氣機自耦式安裝尺寸

安裝

（1）固定濕式安裝：采用自動耦合系統，潛水曝氣機沿導軌下滑到底座，
與出水口自動耦合并密封可靠（詳見自動耦合裝置安裝說明書）。
（2）移動式安裝：以底盤支撐，底盤根據用戶需要可固定或不固定在基礎上，接上電源即可工作。
（3）吊裝潛水曝氣機時，必須切斷電源，確保安全；在吊裝過程中對電纜的保護，嚴禁劃破、劃傷電纜。
 3、啟動和運行監視
（1）  啟動前必須確認葉輪的旋轉方向。
（2）合閘后，不能立即啟動潛水曝氣機，應通過控制系統對潛水曝氣機進行自檢，
如發現有故障出現（電控柜上出現閃光報警或警報報警），
應檢查并排除故障，然后方可啟動，若電機不轉，應迅速果斷地拉閘，應檢查并排除故障，以免損壞電機。
（3）潛水曝氣機啟動后，應注意觀察電機及線路電壓表和電流表，若有異常現象，應立即停機查明原因，排除故障后方能重新合閘啟動。
（4）幾臺潛水曝氣機由一臺變壓器供電時，不能同時啟動，應由大到小逐臺啟動；停止時，應由小到大逐臺停止。
（5）運行中電流監視：潛水曝氣機的電流不得超過銘牌上的額定電流，三相電流不平衡度，空載時不超過10%，額定負載時不超過5%。
（6）運行中電壓監視：電源電壓與額定電壓的偏差不超過±5%，三相電壓不平衡度不超過1.5%。

射流曝氣機現場安裝圖
