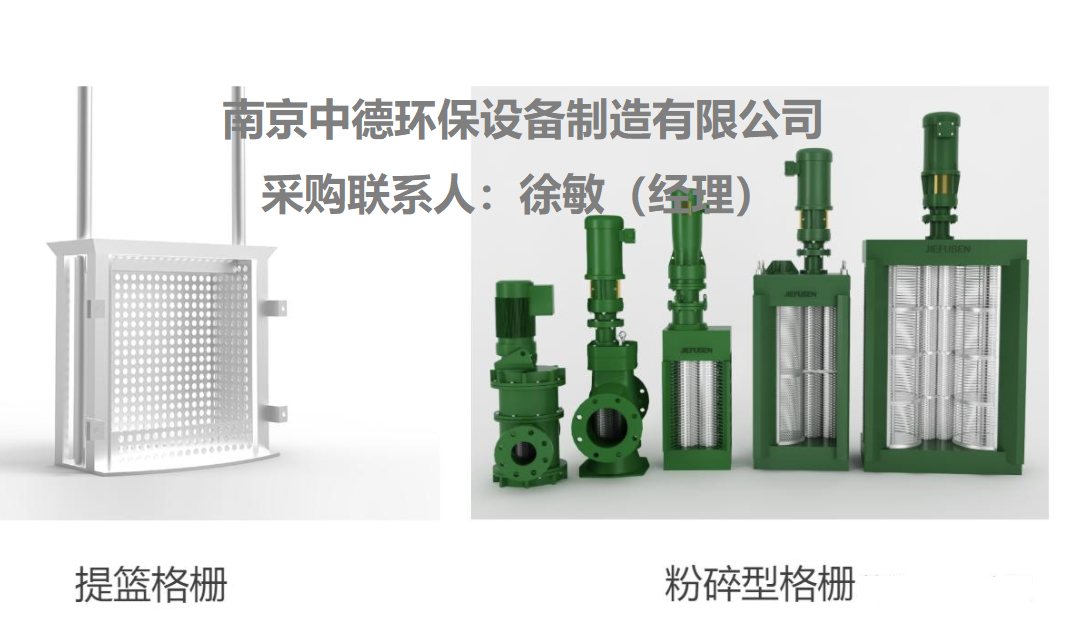

粉碎型格柵除污機是一種破碎除污設備，是解決固體顆粒對環保設備危害的方案，是傳統格柵除污機理想替代產品。

傳統格柵除污機多為半地下式，選用普通格柵除污機攔截并打撈污水中的懸浮物和漂浮物，垃圾打撈上來后要通過螺旋輸送設備或人工清理外運，對周圍環境會造成二次污染。泵站建設成本和運行費用都很高，而且泵站周圍臭味嚴重，夏天蒼蠅、蚊子、害蟲多，對環境造成一定的二次污染。

該設備應用先進技術將污水，污物中的中大體積固體顆粒粉碎成8—10mm的細小顆粒，與污水一起進入后續處理工序，無需進行格柵渣滓的清運，為實行泵站地埋式的全封閉設計創造了有利條件，節約了土建造價，美化了環境，廣泛應用于市政、水利泵站系統；可代替?zhèn)鹘y(tǒng)格柵或與其配合使用。與傳統格柵的泵站相比，柵渣在水中進行粉碎處理，無需清理廢棄物；可避免臭氣外泄，保護環境，大量減少占地面積；安裝維護簡單，可實現水下自動耦合安裝。

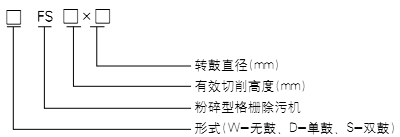

型號說明

產品別名

粉碎型格柵除污機又叫粉碎型格柵，破碎型格柵機。

按安裝方式分：

1、渠道式粉碎型格柵；

2、管道式粉碎型格柵。

工作原理

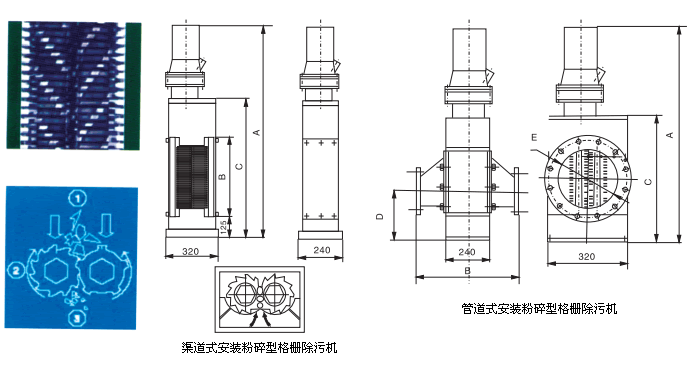

粉碎型格柵除污機由潛水電機、齒輪箱、側板、傳動軸、切割刀片、立式轉鼓、密封件、安裝支架、輔助格柵、潛水電纜、電氣控制箱、備用人工格柵等部件組成。電機啟動后，刀片及立式轉鼓同時不等速轉動，污水中的固體漂浮物隨著污水進入轉鼓區后被旋轉的柵網截留并送入切割區，兩組不等速轉動的刀片迅速進行軸向和徑向切割，將其粉碎成8—10mm的細小顆粒，粉碎后的小顆粒由水泵抽水一起流走，有效地防止水泵纏繞、堵塞。輔助格柵則在超高水位時，進行輔助性截污。

1、夾帶固體顆粒的污水通過切割區；

2、顆粒經過切割室被切碎；

3、污水夾帶被切碎的細顆粒流向下游，不再對下游的設備造成威脅。

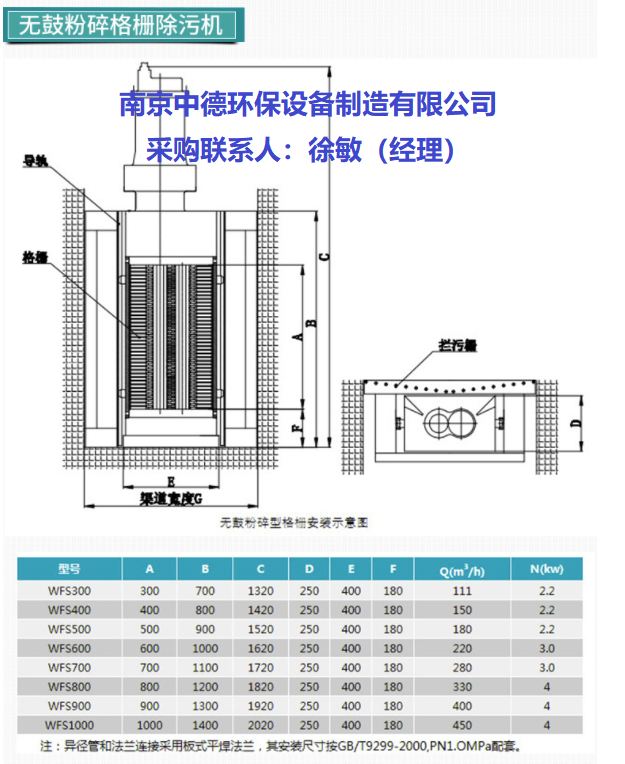

無鼓粉碎型格柵安裝示意圖

無鼓粉碎型格柵技術參數

注：異徑管和法蘭連接采用板式平焊法蘭，其安裝尺寸按GB/T9299-2000,PN1.OMPa配套。

單鼓粉碎型格柵尺寸圖

雙轉鼓粉碎型格柵尺寸示意圖

注：異徑管和法蘭連接采用板式平焊法蘭，其安裝尺寸按GB/T9299-2000,PN1.OMPa配套。

結構示意圖

結構形式

本設備主要由兩棲電機、減速機、機身、切割刀片、墊片、主動軸、從動軸、中間支承軸、密封裝置、機座、立式旋轉過水轉鼓柵網、

自動耦合裝置、溢流格柵、檢修格柵組成。

組件材料

切割刀片和墊片：鈦合金鋼

軸：熱處理六角型合金鋼

底座和外殼：球墨鑄鐵

側欄：優質碳素鋼

密封面：碳化鎢

橡膠件：丁睛橡膠

電機選擇

普通電機：3kw或4kw

潛水電機：3kw或4kw

干濕兩用電機：4.5kw或5.5kw

產品特點

1、整體式設計，外觀緊湊、美觀；

2、靈活的結構和安裝選項，適應多種尺寸的渠道；

3、采用低轉速運行，磨損率小，功耗低，選用雙軸差速原理，實現強力、擠壓粉碎；

4、特殊結構設計，具有極強的自凈能力，不存在纏繞和雜物堆積；

5、穩定的水頭損耗，保證上下游水深的穩定；

6、特別的傳動結構使刀片等易損件更換方便，維護簡便，降低了維護費用；

7、高強度合金或不銹鋼刀盤，保證了設備工作的高效率和可靠性；

8、優化設計，保證極高的效率和較低的能耗；

9、可靠的保護系統，當設備發生過載時，能自動實現反轉卸荷，重試三次仍不能排除時，則停機報警；

10、兩棲電機，水陸兩用。電機既能在室內、戶外正常運行，又能適應水位突然升高時電機潛水使用；

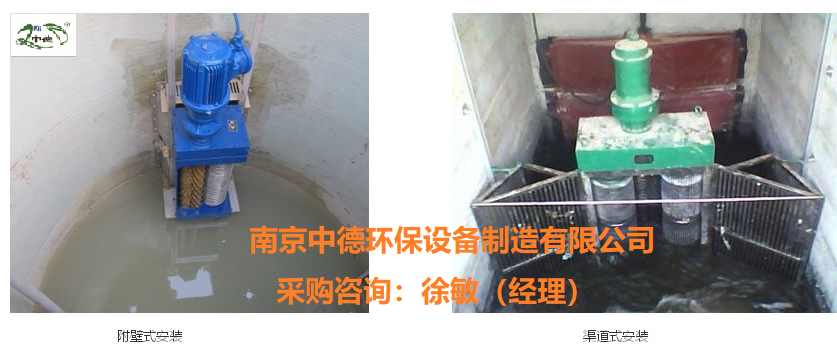

11、自耦安裝，檢修方便。格柵在井下工作，采用自動耦合式安裝，無需大型起吊設備，檢修時可通過吊環將設備全部吊出水池檢修；

12、占地面積少、整體投資少，設備全地埋，體積小，重量輕，無需建泵房，土建費用低；

設備投資費用低，無需配套螺旋輸送設備、壓榨設備、除臭設備、垃圾外運設備等。

主要用途

1、應用于地埋式泵站，進水管網等；

2、與傳統格柵配合使用，進行垃圾處理；

3、應用于沉淀池、消化池、污泥脫水系統；

4、污水收集系統；

5、取水工程入水口過濾；

6、引水渠入口工程。

分體式粉碎型格柵除污機使用范圍

本設備是為處理混在下水道的固體廢物而開發的裝置，能將混在下水道中布片、木片、空拼罐等固體物粉碎，以防止下水道中處理設備堵塞，

保證水處理設備正常運行，它即可以與傳統泵站配合使用，也可單獨使用從而改變了傳統泵站的應用形式。

1、安裝于下水道水泵前，對固體粉碎；

2、安裝于攔柵后，對從水中撈上的漂浮物粉碎；

3、安裝于焚燒設備前，將垃圾粉碎至使于運輸?shù)某叽纾?/p>

4、安裝于污水處理管道中，對混入污泥的固體物粉碎；

5、對回收的空罐、電池、塑料品等粉碎；

本機所能粉碎的物品有：碎布、玻璃、紙制品、生理用品、空罐、渣滓、橡膠制品、繩類、軟管、皮制品、塑料品等。

訂貨說明

1、根據泵站的排水規模，選擇相應型號的粉碎型格柵；

2、注明電氣控制類型，常規為手動控制、室內安裝；其他類型須注明，如：帶PLC接口、全自動控制及戶外型等；

3、訂貨時請用戶提供使用環境、過水量、工作水位高度、渠深和渠寬；

4、土建預留方孔的長、寬、高尺寸，根據格柵安裝尺寸確定；

5、土建澆注前，請將軌道進行預埋，如無預埋，用膨脹螺栓固定于混凝土池壁上；

6、本公司可根據用戶要求，定制各種規格的粉碎型格柵。
