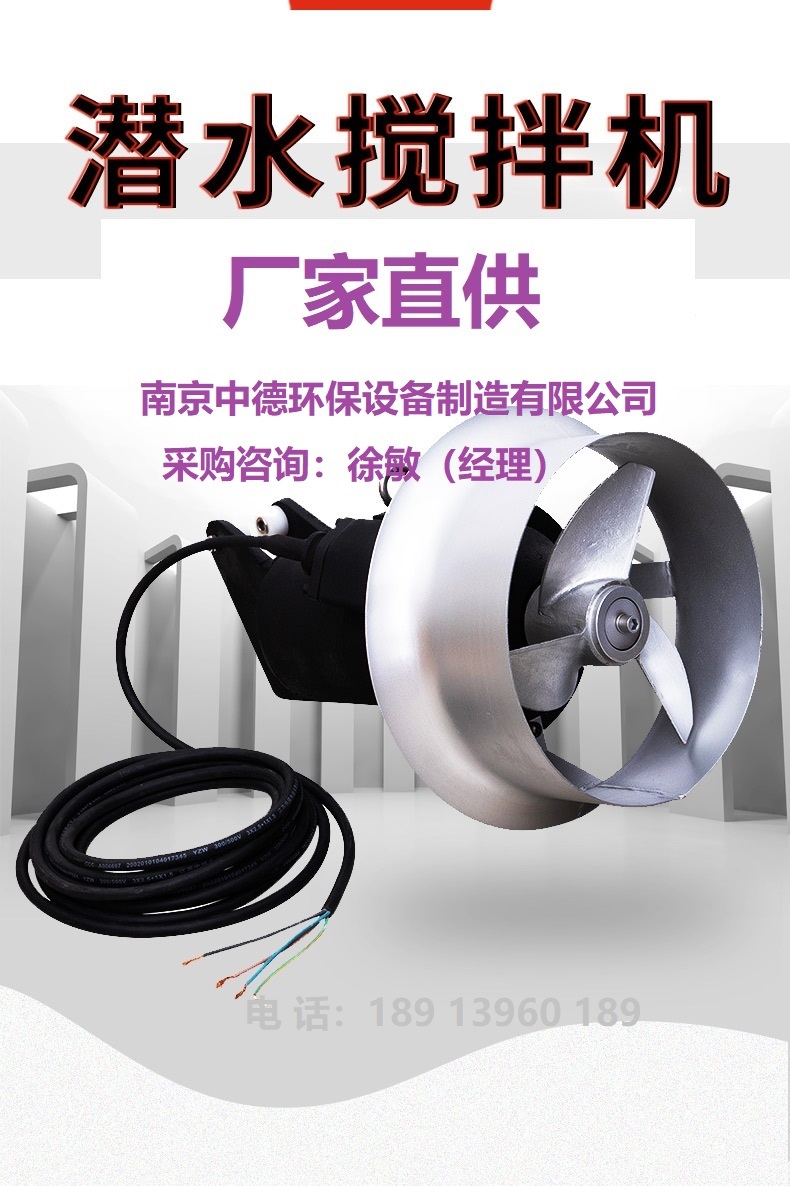

帶水安裝潛水攪拌機

功率2.5KW

葉輪直徑320mm，

轉速740r/min

電壓380V;

★池深6米；

裝配完整的主機【葉輪304、導流環304、主機殼體304】；

★帶水安裝裝置304【不排水可以安裝，帶水可以安裝】；

帶水安裝系統304【含可以左右旋轉調角度導桿304、支架及底座304、手搖卷揚機（鍍鋅）、

鋼絲繩304、可以拆卸移動式起吊架304、主機托架304、提升裝置304等】

適用范圍：

　　攪拌機在下列條件下應能正常連續運行：

　　1、高介質溫度不超過40°C；

　　2、介質的PH值在5~9間；

　　3、液體密度不超過1150kg/m3；

　　4、長期潛水運行，潛水深度一般不超過20m。

　　性能特點：

　　1、結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；

　　2、葉輪具有佳的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；

　　3、與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；

　　4、電機繞組絕緣等級F級，防護等級為IP68，選用優質軸承和電機防凝露裝置，使電機的工作更安全；

　　5、兩道機械密封；

　　型號表示方法：

　　性能參數：

　　攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。

　　安裝系統:

　　注:

　　1.潛水攪拌機的安裝系統可在無需排出池中污水情況下,能快速安裝和拆卸潛水攪拌機;

　　2.安裝系統Ⅰ只適用池深＜4m,機型為Q0.85/8-260/3-740C和Q1.5/6-260/3-980C攪拌機，其中Ⅰ-1可在水平方向和垂直方向進行調節；

　　3.安裝系統Ⅱ、Ⅲ、Ⅳ、Ⅵ適用于池深≥4m，導桿可沿水平方向繞導桿軸線旋轉，大轉角-60°~60°。

　　4.當池深大于4米時，應在導桿中間增加一支撐架；

　　5.支撐架和下托架與池壁、池底均用鋼膨脹螺栓固定，無需預留孔；

　　6.客戶定貨時請?zhí)峁┏厣罴俺匦蛨D，以便確定導桿尺寸和支撐架數量；

　　7.安裝系統材質采用不銹鋼和碳鋼防腐供選擇；

　　8.多臺攪拌機可共用一套起吊系統。

　　選型注意事項：

　　潛水攪拌機的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，

作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，

攪拌機佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。

所以在選型前先確定潛水攪拌機運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，

如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

　　攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

選型有關問題，請與供應商聯系

　　流速圖:

　　以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下：

　　用途：

　　Q型潛水攪拌機可分為混合攪拌和低速推流兩大系列。

　　混合系列攪拌機適用于污水處理廠和工業流程中攪拌含有懸浮物的液體；

　　低速推流系列攪拌機適用于工業和城市污水處理廠曝氣池，其產生低切向流的強力水流，可用于循環及硝化、脫氮和除磷階段創建水流等。

可以根據客戶要求定制各種尺寸規格，
