用途：

　　GSHZ型回轉式格柵除污機廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，連續自動攔截并清除水中的漂浮物，

保證下道工序的正常運行；也可用作紡織、印染、屠宰、皮革、造紙、釀酒和食品等行業中的固液分離。

　　特點：

　　1、結構緊湊、電氣控制簡單，便于實現自動化；

　　2、耐蝕性好、能耗省、噪音??；

　　3、除污動作連續、排渣干凈、分離效率高。

　　工作原理：

　　該設備由ABS工程塑料、尼龍或者不銹鋼制成特殊形耙齒，按一定的排列次序裝配在耙齒軸上形成封閉式耙齒鏈，其下部安裝在進渠水體中。

當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自下而上運動，并攜帶固體雜物從液體中分離出來，流體則通過耙齒的柵隙流過去，

整個工作狀態連續進行。

　　由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端轉向運動時，前后排耙齒之間產生相對自清運動，促使雜物依靠重力脫落。

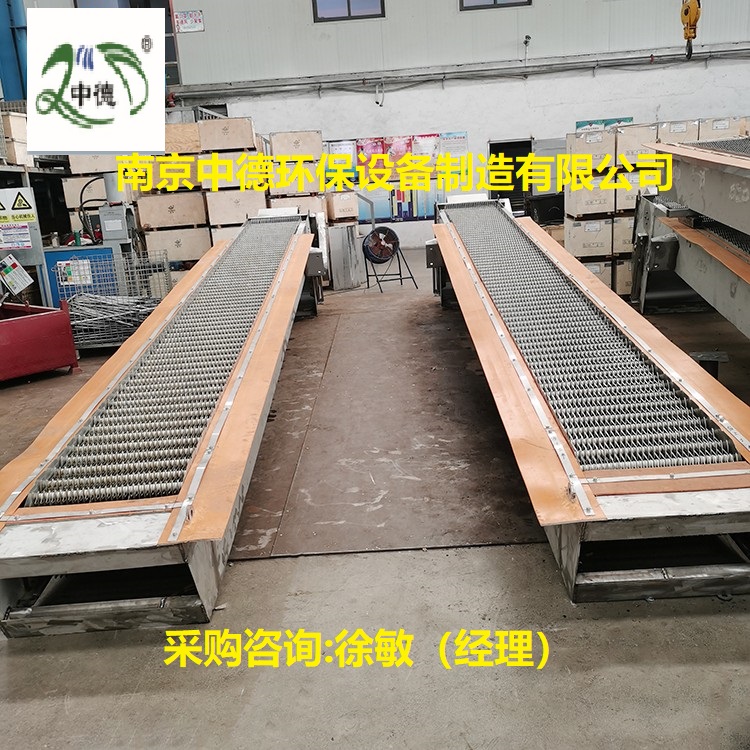

GF系列回轉式格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備。

二、工作原理

     GF系列回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。

在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，

使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

    按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。

當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

三、型號規格說明

型號： GF-500-1000-800-5-70

    GF-----回轉式格柵除污機

    500----機寬500mm

    1000---渠深

    800-----出渣高度

    5--------耙齒間隙

    70------安裝機身傾斜角度

四、產品特點

    　該設備的是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可保證連續穩定工作，

及其本身設置了機械過載安全保護裝置，在設備發生故障時，剪切銷剪斷，可以避免設備超負荷工作，損壞設備部件。

    　本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；

并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。

由于該設備結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象，所以日常維修工作量很少。

五、技術參數及選型

     本設備為根據用戶需要的過水量及土建渠寬、渠深、需要耙齒間隙等需求定制。

      設備規格按機寬尺寸分GF300-3600型。機寬超過1500mm，則做成并聯機，中間部分共用墻板。

耙齒柵隙分為1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要規格，

選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。

      設備溝深由用戶定制，可根據用戶需要及使用實際情況定定制深度。一般不小于0.8m，不大于15m。

 一般格柵機框架有不銹鋼材質和碳鋼材質，耙齒有不銹鋼材質和尼龍材質，用戶根據自身需求選擇。

六、外形尺寸圖

七、江蘇南京中德環保制作格柵機優勢

1、公司擁有完整的格柵機加工體系，確保產品出廠質量。

2、我公司可以根據用戶需求定制各種場合的各類格柵機。

3、我公司格柵機產品第三方檢測報告和出廠檢測報告齊全。

4、我公司提供格柵機的免費技術咨詢。
