LSSF螺旋式砂水分離器技術性能描述
1．設備名稱        LSSF 螺旋式砂水分離器
2．設備型號         LSSF-320
3．主要技術參數


4．用途
     將從旋流沉砂池中排出的砂水混合物進行有效的砂、水分離。
5．構造及工作原理

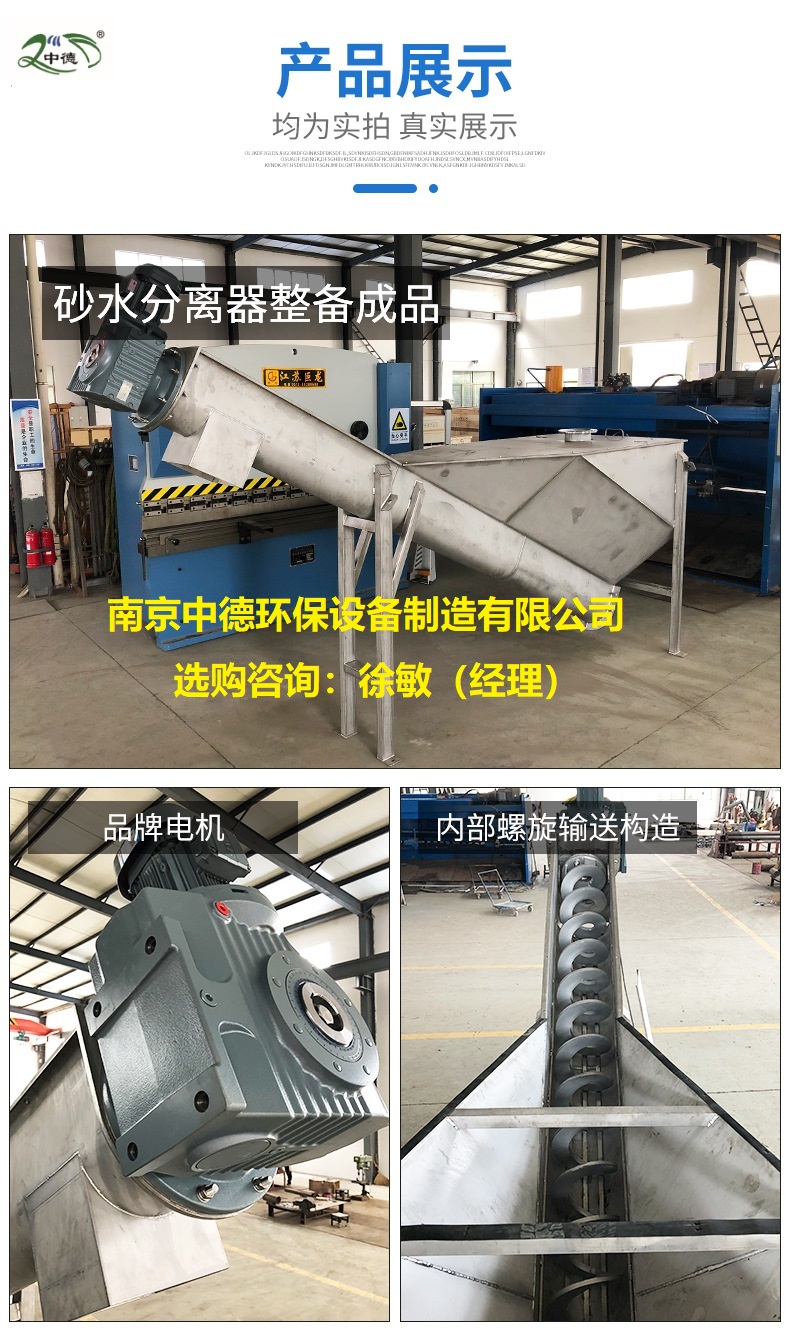

        砂水分離器的箱體由貯水槽，U形槽兩部分構成在貯水槽的上端設置進水法蘭，接受自沉砂池排出的混合液，在進水口下面設置布水板，減少進水的沖力，在貯水槽的側面設置出水法蘭，回水經溢流堰板由出水口排出。U型槽體內設可換耐磨襯板，支承螺旋體。無軸螺旋由電機、減速機驅動作回轉運動，無軸螺旋的位置沿長度方向可調，以解決螺旋在使用過程中可能會出現的伸長問題。
    工作原理：砂水混合液從分離器一端頂部輸入貯水箱，混合液中比重較大的固體如砂粒等沉淀于貯水箱下部的U型槽中，在螺旋體的推動下，砂粒沿斜置的U型槽向上提升，離開液面后繼續推移一段距離，在砂粒充分脫水后從排砂口排出，而與砂分離后的水則從溢流口排出，進入廠內污水管道。

    6．產品特點
6.1本產品是在消化引進產品，并根據產品在我國污水廠的使用反饋意見而改進設計的。已解決了產品襯條更換不便和螺旋位置不可調的缺點。
6.2分離效率可達96～98%，可分離出粒徑≥0.2mm的砂粒。
6.3采用無軸螺旋，無水中軸承，維修方便。
6.4結構緊湊，重量較輕。
6.5新型的傳動裝置，其關鍵部件—減速器為軸裝式，不用聯軸器，安裝對中方便。
6.6襯條為快裝式，便于更換，減少停機時間。
6.7螺旋位置可調，便于調整其尾端和箱壁的安全間隙。
7．主要零部件材質
箱體            不銹鋼(304)
螺旋體          不銹鋼(304)
輸砂槽          不銹鋼(304)
耐磨襯里        尼龍
蓋板            不銹鋼(304)
機架            不銹鋼(304)
緊固件          不銹鋼(304)
電機減速機   國產品牌
8．配套范圍
電機減速器、電控柜、軸頭、無軸螺旋、水箱、襯板、進出水法蘭、機架、連接附件等。
9．制造及質量保證措施
嚴格執行Q/320123NSB100-1998及CJ/T3048-1995標準，按照已通過的ISO9001質量體系進行管理，并對所有外購件承擔終質量責任。
