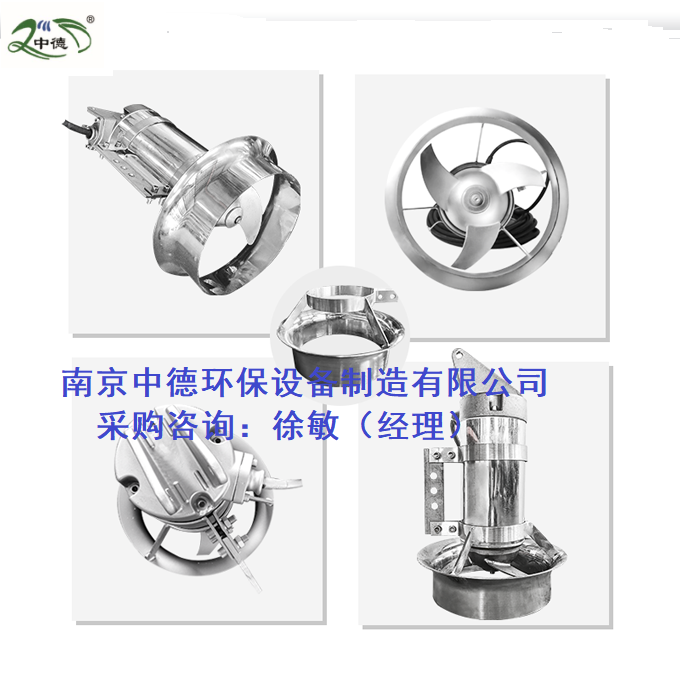

Q0.37/6-220不銹鋼高速潛水?dāng)嚢铏C(jī)技術與性能說明：

本公司提供的潛水?dāng)嚢铏C(jī)為成套裝置，不銹鋼導桿、不銹鋼提升鏈、帶手搖絞車的提升裝置各一套，

潛水電纜10m左右等

提供潛水?dāng)嚢铏C(jī)的推流圖，確?；旌暇鶆颍划a(chǎn)生沉淀。

提供安裝用的所有緊固件(包括不銹鋼螺母、墊圈等)

設計與現場條件

潛水?dāng)嚢铏C(jī)能在全浸沒的條件下連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行。

潛水?dāng)嚢铏C(jī)能適應市政污水的腐蝕環境。

Q0.37/6-220不銹鋼高速潛水?dāng)嚢铏C(jī)選型注意事項：

潛水?dāng)嚢铏C(jī)的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用流速來確定。根據污水處理廠不同的工藝要求，攪拌機*流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌效果,超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水?dāng)嚢铏C(jī)運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。

攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機

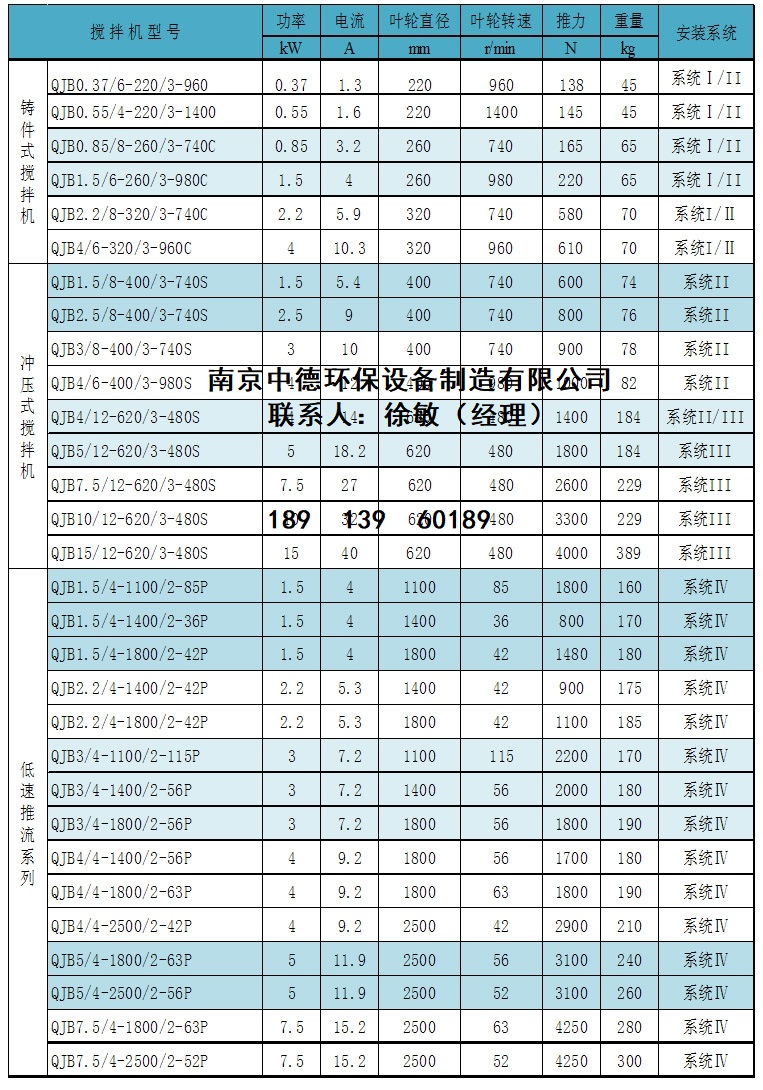

性能參數：

攪拌機在額定電壓380V，頻率為50Hz,繞組絕緣等級F級，防護等級IP68，工作制式Ⅰ條件下。

安裝系統及尺寸：

安裝系統根據攪拌機主機結構特點及設備安裝運行需要分為系統Ⅰ、Ⅱ、Ⅲ共三種型式。而安裝系統Ⅰ又分為Ⅰ-1和Ⅰ-2兩種型式。一般地每個規格攪拌機對應一種形式的安裝系統，如用戶有特殊需要，可另配其他型式安裝系統。）
1、安裝系統I-1（本系統只適用于Q0.37/6-220/3-960、Q0.55/4-220/3-1400、Q0.85/8-260/3-740、Q1.5/6-260/3-980）

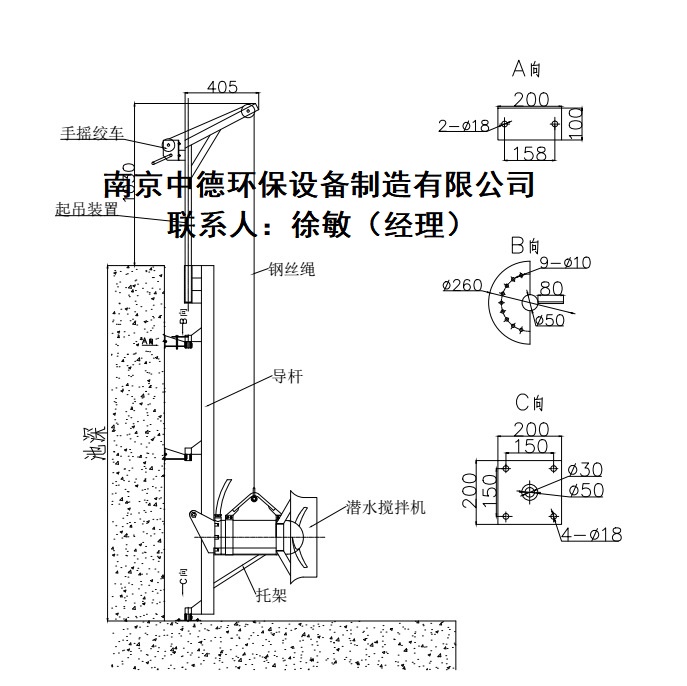

如圖所示，安裝系統Ⅰ-1主要由手拉葫蘆、起吊柱、起吊環鏈（以上附件池深小于3米時無）、導桿、上轉盤、支撐架、支撐板和下轉盤等組成。潛水?dāng)嚢铏C(jī)通過下轉盤與導桿聯接，懸掛于導桿下部，導桿則通過上轉盤固定在上支撐架上。潛水?dāng)嚢铏C(jī)可通過下轉盤上聯接螺栓位置的改變，在鉛垂面上與水平面成一定的傾角安裝；潛水?dāng)嚢铏C(jī)也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作120度旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于合理運行狀態。
該型安裝系統常規安裝為膨脹螺栓固定即可，也可采用預埋件安裝形式，預埋尺寸及位置按圖布置。

：

2、安裝系統Ⅱ
安裝系統Ⅱ主要由手拉葫蘆、起吊架、起吊環鏈、吊鉤、旋轉卸扣、支座、導桿、中間支撐架、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于支座、中間支撐架、底座同心軸線上，并可在水平面內轉動正負60度，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于理想運行狀態。潛水?dāng)嚢铏C(jī)通過導輪沿導桿上下移動；起吊架可安裝在支座上并可繞其定位軸線旋轉360度，以方便安裝及維護。為增加潛水?dāng)嚢铏C(jī)運行時的可靠性，減緩潛水?dāng)嚢铏C(jī)運行中的振動，一般限位架直接焊在導桿上，并在潛水?dāng)嚢铏C(jī)與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。
該型安裝系統常規安裝為膨脹螺栓固定即可，也可采用預埋件安裝形式，預埋件尺寸及位置按圖布置。


3、

安裝系統Ⅲ
安裝系統Ⅲ主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、吊鉤、旋轉卸扣、上支撐架、導桿、中間支撐架、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于上支撐架、中間支撐架、底座同心軸線上，并可在水平面內轉動正負60度，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于理想運行狀態。潛水?dāng)嚢铏C(jī)通過導輪沿導桿上下移動；起吊架安裝在吊架座上并可繞其定位軸線旋轉360度，以方便安裝及維護。為增加潛水?dāng)嚢铏C(jī)運行時的可靠性，減緩潛水?dāng)嚢铏C(jī)運行中的振動，一般限位架直接焊在導桿上，并在潛水?dāng)嚢铏C(jī)與限位架間加設減震塊。限位架焊接在導桿上可在出廠前焊接，也可在現場安裝時焊接。
改型安裝系統常規為與基礎采用預埋鋼板焊固的聯接方式，預埋件尺寸及位置按圖布置。
