通岸接頭-油污水和生活污水通岸接頭CB/T3657-2011

污水排放接頭

船用生活污水通岸接頭CB/T3657-2011

Shipbuilding-International Shore Connection For only Wastewater and Sewage

《CB/T3657-1994通岸接頭和CB/T3657-2011通岸接頭 標準區別》

    船用生活污水通岸接頭CB/T3657-2011

①新標準的船用通岸接頭-增加了公稱壓力PN5和PN10

②新標準的油污水通岸接頭-增加了AJ型和BJ型

③新標準的船用污水通岸接頭-修改了AS型和BS型密封面尺寸

《船用通岸接頭-油污水排放接頭》產品概述

船用生活污水通岸接頭CB/T3657-2011

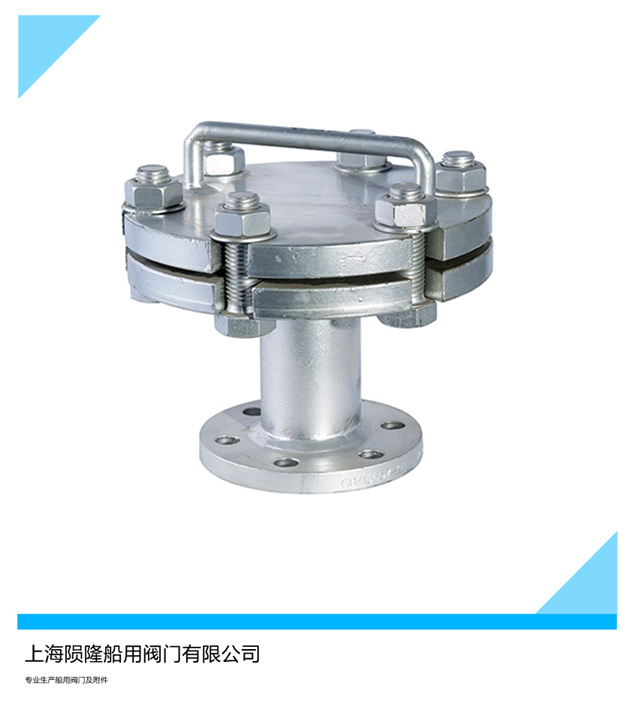

  此款油污水通岸接頭和生活污水通岸接頭主要適用于船舶油污水和生活污水管路放在用。其一端為平面法蘭，另一端為附連的、與船上消火栓和消防水帶配合的接口；通岸接頭接口與船舶自身消防栓和水帶接口一致。

所有船舶必須配備至少一個通岸接頭。其作用為：當船上的消防泵失效時，CB/T3657-2011通岸接頭用于將岸上或其他設施的消防水引入本船消防管系，繼續滅火。

《船用通岸接頭-油污水排放接頭》形式區分：

船用生活污水通岸接頭CB/T3657-2011

a)Type-A：法蘭連接尺寸和密封面按GB/T569的油污水通岸接頭

b)Type-AS：法蘭連接尺寸和密封面按GB/T2501的油污水通岸接頭

c)Type-AJ：法蘭連接尺寸和密封面按JIS B2220的日標油污水通岸接頭

d)Type-B：法蘭連接尺寸和密封面按GB/T569的生活污水通岸接頭

e)Type-BS：法蘭連接尺寸和密封面按GB/T2501的生活污水通岸接頭

f)Type-BJ：法蘭連接尺寸和密封面按JIS B2220的日標生活污水通岸接頭

《船用通岸接頭-油污水排放接頭》主要零部件：

船用生活污水通岸接頭CB/T3657-2011

法蘭+蓋板+接管+零螺栓

《船用通岸接頭-油污水排放接頭》 種類區分：

船上的通岸接頭，共有三種規格：

1、消防通岸接頭：

船用生活污水通岸接頭CB/T3657-2011

   外徑：178mm；

   內徑：64mm；

   螺栓節園直徑：132mm；

   法蘭槽口：直徑為19mm的孔4個等距離分布在上述螺栓圈直徑上、開槽口至法蘭盤外緣；

   法蘭厚度：至少為14.5mm；

   螺栓及螺母：M16*50mm*4副。

2、生活污水排放接頭：

船用生活污水通岸接頭CB/T3657-2011

   外徑：210mm；

   內徑：按照管子的外徑配；

   螺栓節園直徑：170mm；

   法蘭槽口：直徑為18mm的孔4個等距離分布在上述螺栓圈直徑上、開槽口至法蘭盤外緣，槽口寬18mm。

   法蘭厚度：16mm；

   螺栓及螺母：M16*4只，長度適當。

3、污油水標準排放接頭：

船用生活污水通岸接頭CB/T3657-2011

   外徑：215mm；

   內徑：按照管子的外徑配；

   螺栓節園直徑：183mm；

   法蘭槽口：直徑為22mm的孔6個等距離分布在上述螺栓圈直徑上、開槽口至法蘭盤外緣，槽口寬22mm；

   法蘭厚度：20mm；

   螺栓及螺母：M20*6只，長度適當。

CB/T3657-2011《船用通岸接頭-油污水排放接頭》選型標準

船用生活污水通岸接頭CB/T3657-2011

公稱壓力為：PN6，DN65,法蘭連接尺寸按照GB569的油污水通岸接頭：

通岸接頭 A6032 CB/T3657-2011,B6032 CB/T3657-94 生活污水排放接頭

PN10，DN65,法蘭連接尺寸按照GB2501的油污水通岸接頭：

油污水通岸接頭 AS10065 CB/T3657-94,生活污水污水通岸接頭BS10065 CB/T3657-94

PN10，DN65,法蘭連接尺寸按照JIS B2220的油污水通岸接頭：

油污水通岸接頭 AJ10065 CB/T3657-94,生活污水污水通岸接頭BJ10065 CB/T3657-94

PN10，DN65,法蘭連接尺寸按照JIS B0205的油污水通岸接頭：

通岸接頭65g CBM1114-82,銅制通岸接頭CBM1114-82
