零部件及配件	執行器
形態	旋塞式
類型(通道位置)	三通式
標準	德標
密封形式	硬密封型
規格	DN50/PN16-25
驅動方式	伺服
訂貨號	flow-S3150-E07/EF20-5
加工定制	是
貨號	flow-S3150
材質	球墨鑄鐵
連接形式	法蘭
公稱通徑	DN50（mm）
適用介質	蒸汽,氮氣,水,氧氣,空氣,氫氣,油品
壓力環境	低壓
工作溫度	高溫
流動方向	雙向
品牌	貝爾茨/BAELZ/baelz
型號	baelz 342-BKSS-DN50-373-E07-5

節主要技術參數：

電動三通調節閥：閥體為三通雙座、頂導向結構，調節機構分為合流、分流二種流向，電動執行器分開關型和智能型兩種，后者無須另配伺服放大器，輸入信號即可運轉，常用于熱交換器的兩相調節和簡單的配比調節。

一、閥 體

型 式：三通鑄造結構

公稱通徑：DN25-DN200

公稱壓力： PN1.6、2.5MPa

連接方式：法蘭

法蘭標準：PN1.6/2.5MPa

閥體材質：球墨鑄鐵

密封型: 波紋管密封+V-Ring ；PTFE+V-Ring

二、閥內組件

閥芯形式：雙座柱塞型

閥芯閥座：304、

流量特性：等百分比、線性、快開

三、性能

可調范圍：30：1

泄露等級：金屬密封：小于0.01（ANSI B16.104-1976IV級）

軟密封：小于0.00001%

回 差：小于全行程1%（帶定位器）

小于全行程3%-5%(不帶定位器)

基本誤差：小于全行程±1%(帶定位器)

小于全行程±5%(不帶定位器)

四、 執行機構

形 式：電動執行器

作用形式：正作用、反作用

控制方式：比例調節型或開關型

輸入信號：4-20Ma、0-10V、1-5V、ON-OFF（PID)

輸出信號：4-20mA或無源觸點信號

電 源：AC220V

防護等級：IP65

手動裝置：有

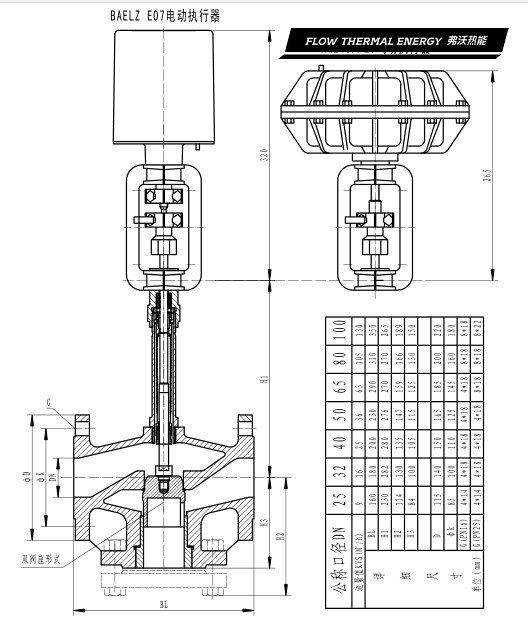

安裝尺寸圖：
