BOTE（博特）高精度彩屏鋼筋掃描一體機GW-S680混凝土保護層測定儀帶網格掃描

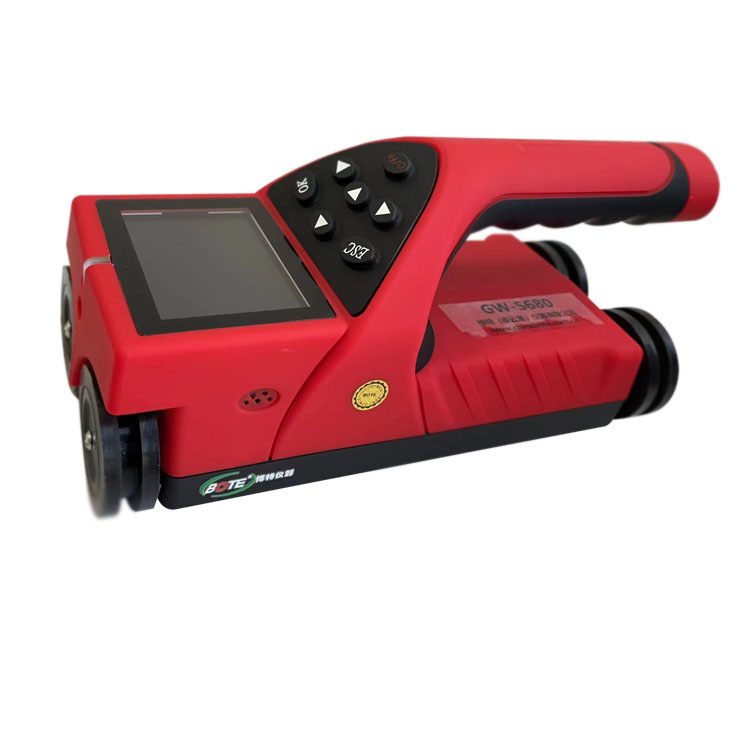

GW-S680一體式鋼筋掃描儀

一、簡介及用途

GW-S680一體式鋼筋掃描儀，是一種便攜無損智能的檢測儀器，用于鋼筋混凝土結構施工質量的檢測與評估。能夠測定鋼筋的位置、走向及分布、鋼筋保護層厚度等情況，還可對非磁性和非導電介質中的磁性體及導電體進行檢測與評估。此儀器可廣泛應用于房地產、公路橋梁、工程建設監理等城市建設領域。
GW-S680一體式鋼筋掃描儀特點
●顯示器波形掃描方式直觀，對密集分布的鋼筋檢測、分析非常直觀。
●混凝土厚度檢測模式直觀、準確顯示保護層厚度，并可顯示已存鋼筋間距。
●可檢測兩鋼筋間位置，指示燈提示鋼筋位置。
●無邊界網格/剖面掃描，波形掃描一次測量可達30m長度。
●具有存儲、查看、刪除等功能，可存12000個構件或者20萬測點。
●2.8寸高分辨率彩色液晶屏(320x240像素)。
●外置大容量18650鋰電池，方便更換及運輸，低功耗電路設計，電池充滿后可工作約30小時。
●一體式設計，體積小巧，重量輕，方便攜帶，顯示器界面中英文切換。
●儀器尺寸：220×96×108mm
●儀器重量：0.65Kg.
 二、 GW-S680一體式鋼筋掃描儀技術指標
功能 參數
鋼筋直徑設置范圍 Φ6 - Φ50
量程 Ⅰ量程 2 - 100
Ⅱ量程 50 - 200
保護層厚度*大允許誤差 ±1 2 - 60
±2 60 - 80
±3 80 - 100
±4 100 - 133
±5 140 - 169
±6 170 - 200
直徑估測使用范圍 Φ6 - Φ32
直徑估測*大誤差（規格） ±1規格

*擁有電子類儀表數據采集和控制器嵌入式軟件V2.0獨立著作版權證書（原件提供可以備查）
