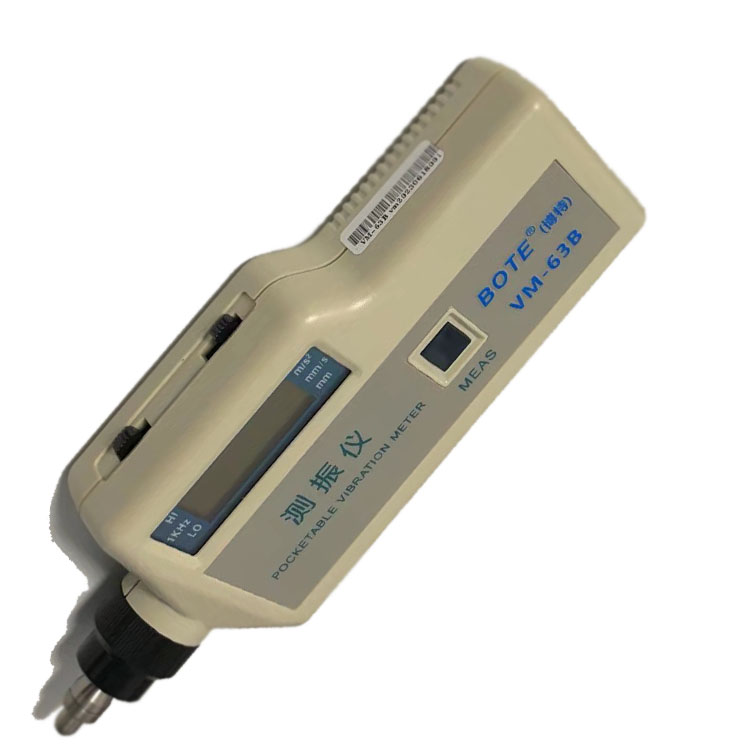

博特VM-63B高精度便攜式測振儀

一、儀器概述

BOTE（博特）VM-63B測振儀主要應用于一般情況下的機械振動測量。尤其適用于設備狀態監測方面。各種機械振動的振源主要來自于結構設計、制造、安裝、調試和環境本身。振動的存在必然要引起結構疲勞損傷、零部件磨損和沖擊破壞等故障。對于低頻振動，主要應考慮疲勞強度破壞性質的位移破壞；對于1KHz以上的高頻振動，主要應考慮沖擊力和共振破壞。理論證明，振動部件的疲勞與振動速度成正比，振動所產生的能量與振動速度的平方成正比，能量傳遞的結果造成磨損和其它缺陷。因此，在振動判定標準中，無論從疲勞損傷還是磨損等缺陷來說，以速度標準為適宜。該測振儀，可對旋轉機械等進行振動測量，可以測量振動加速度。振動速度的有效值和位移峰峰值，具有操作簡便，攜帶方便等特點，主要用于汽能機、水能機、電機、風機、泵、壓縮機、機床等設備的快速檢查，對于機械設備故障的預防性檢查，振動測量儀測量值由液品顯示器直接顯示;儀器有交流信號輸出插口，可供振動信號的記錄、分析，測量時只需握住儀器，把儀器的**與被測物體接觸，按住MEAS鍵即可。

故障簡易判斷功能：BOTE（博特）VM-63B便攜式測振儀的加速度檔具有高低頻分檔功能，使判斷滾動軸承和齒輪箱故障成為可能。分別測量振動加速度高頻值（HI）和低頻值（LO）并進行比較：當高頻值小于低頻值時，說明振動主要由低頻引起的，應按速度標準判定，可以考慮軸系類故障，如轉子不平衡、軸彎曲、軸不對中、基礎松動等；當高頻值大于低頻值5倍以上時，說明振動主要由高頻引起的，可考慮軸承、齒輪類故障，如滾動軸承磨損、齒輪斷齒等。

相關事項：

1. 機組的振動速度（烈度）反應了機組本身產生的振動能量在測量時應排除其他振源。

2. 關于測振點采樣，振動速度應該在軸承或鄰近主軸承的軸承罩殼上，在旋轉軸的徑向和軸向，其中徑向分為水平徑向和垂直徑向，如圖所示。
