材質	鑄鋼
連接形式	法蘭
品牌	JINGOU（精歐）

本公司的WSZTRS氣動衛生調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。氣動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合 IEC534-1-1978標準。氣動衛生級調節閥泄漏量符合ANSIB16.104標準，氣動衛生調節閥配用不同的多彈簧執行機構，輸出力大。氣動衛生調節閥角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。

氣動衛生調節閥 技術參數

公稱通徑 DN(mm)		15	20	25	32	40	50	65	80	100
閥座直徑 dN(mm)		15	20	25	32	40	50	65	80	100
額定流量系數KV	線性	5.2	6.3	6.9	11.2	17.6	27.5	44.7	69.3	110
	等百分	4.8	5.6	6.3	10.5	16	25	40.5	63.6	100
額定行程		10	16		25			40
執行器型號		ZHA/B-22			ZHA/B-23			ZHA/B-34
公稱壓力		卡箍式、螺紋式、法蘭式（無特殊要求按卡箍式連接為準）
閥蓋形式		標準型-17～+230℃、高溫型+230～+450℃
壓蓋型式		螺栓壓緊式
密封填料		三元乙丙橡膠、聚四氟乙烯
閥芯形式		單座柱塞型閥芯
流量特性		線性、等百分比

氣動衛生調節閥 執行機構

執行器名稱	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHAB-34
有效面積(cm2)	350	350	560
行程	10、16	25	40
彈簧范圍	1.5～3kg/cm2（0.15～0.3MPa）
膜片材料	乙丙橡膠夾尼龍布
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

氣動衛生調節閥 性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動衛生調節閥 零件材料

閥體	304	314	316	316L
閥蓋	304	314	316	316L
墊片	聚四氟乙烯(PTFE)
閥內件	304	314	316	316L
卡箍	304	314	316	316L
填料	V型聚四氟乙烯(PTFE)

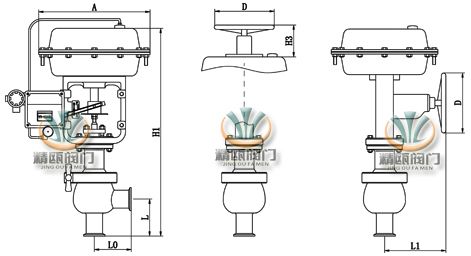

氣動衛生調節閥 連接尺寸圖

WSZTRS氣動衛生調節閥 (外形連接尺寸)

氣動衛生調節閥 連接尺寸

公稱通徑 DN(mm)	25	40	50	65	80
L	100	105	105	155	155
L0	100	125	125	175	175
H1	470	480	480	510	510
H3	180	180	180	236	236
L1	289	289	289	347	347
A	282	22	282	360	360
D	220	220	220	270	270

氣動衛生調節閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供**的服務！
