標準	國標
材質	鑄銅 鑄鐵 鑄鋼 聯系客服
產地	上海
產品認證	國際CB認證
閥體材料	黃銅
工作介質	水
工作溫度	常溫
公稱通徑	15-25mm
公稱壓力	常壓
連接方式	螺紋連接
連接形式	內螺紋
流動方向	雙向
驅動方式	電磁
上市時間	2014年春
適用介質	水
形態	柱塞式
用途	調節
執行質量標準	國標
壓力環境	常壓
品牌	江森
型號	VA7200
加工定制	是
通道位置	二通式

江森比例積分電動二通閥（五件套）產品概述：

    VB3200電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可**調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。

江森比例積分電動二通閥（五件套）產品特點：

1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。

2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。

3.工作電壓：AC24V±10%50/60Hz(也可以訂制選用AC220V）

4.控制信號：開關/浮點信號    模擬：0-10V/4-20MA

反饋輸出可選電壓0（2）—10VDC或電流信號0（4）-20ADC

5.閥門可選用不同工作介質及溫度。

6.風門結構有兩通單座閥，三通分流閥及三通合流閥。

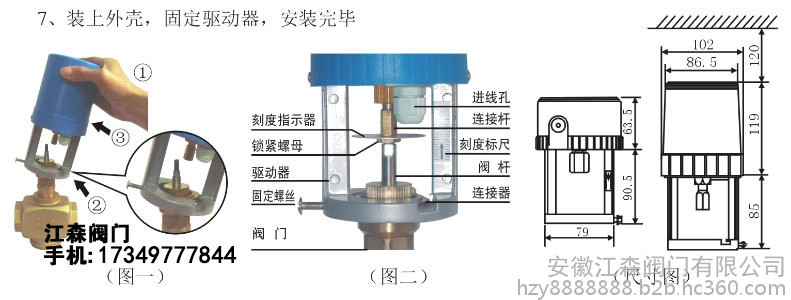

江森執行器圖示：

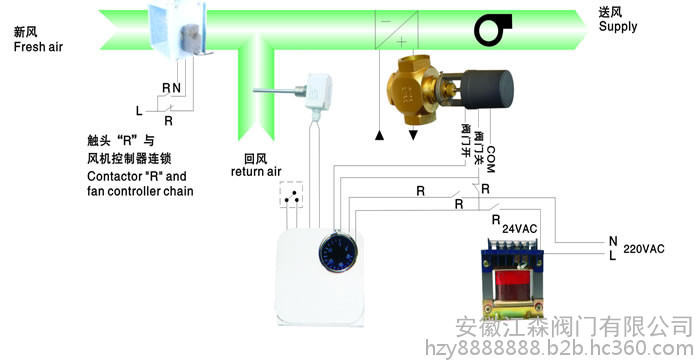

江森比例積分電動二通閥接線圖：

VB3200比例積分電動二通閥特點：

 1、執行器器選用鑄鋁支架及APS塑料外殼，體積小、重量輕

 2、選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能

 3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）

 4、具有0～10V或4～20mA反饋信號（選配）

 5、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命

 6、功耗低、輸出力大、噪音小

 7、閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求

 8、閥體有螺紋連接和法蘭連接兩種，安裝方便。

 9、本系統適用于空調系統的新風機組冬/夏季溫度控制。

VB3200比例積分電動二通閥產品特點：

 ★比例積分電動調節閥的執行器選用鑄鋁支架及塑料外殼，體積小、重量輕

 ★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能

 ★適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）

 ★具有0～10V或4～20mA反饋信號（選配）

 ★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命

 ★功耗低、輸出力大、噪音小

 ★閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求

工作原理：

     VB3200比例積分電動調節閥系統適用于空調系統的空氣處理機組夏季溫度控制。由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通閥TV-1組成送風溫度控制系統，安裝在回風管道的TE-1把檢測到的溫度信號傳送至TC-1，由TC-1將TE-1檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV-1的開度連續可調，使回風溫度保持在需要的范圍。

  安裝在新風入口的常閉開關式電動閥與機組的風機連鎖，當風機開動，新風風閥全開；當風機關停進風閥/水閥全關，R是連鎖用的中間繼電器。

  空氣壓差開關DPS-1是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過DPS-1的設定值時，微動開關動作，發出報警信號。
