一、概 述

本泵是按機械工業部發布的試壓泵（以下簡稱泵）進行設計的?；緟?shù)性能、質量符合要求。適用于鍋爐、管道、閥門、容器以及試驗室獲得高壓液體源的試驗。本泵具有從低壓大流量到高壓小流量的特點，兩種流量能自動變換。在額定排出壓力以下可進行數值的試壓，額定排出壓力分五個規格，為用戶選擇提供方便。

  型號參數如下：

二、基本結構簡介

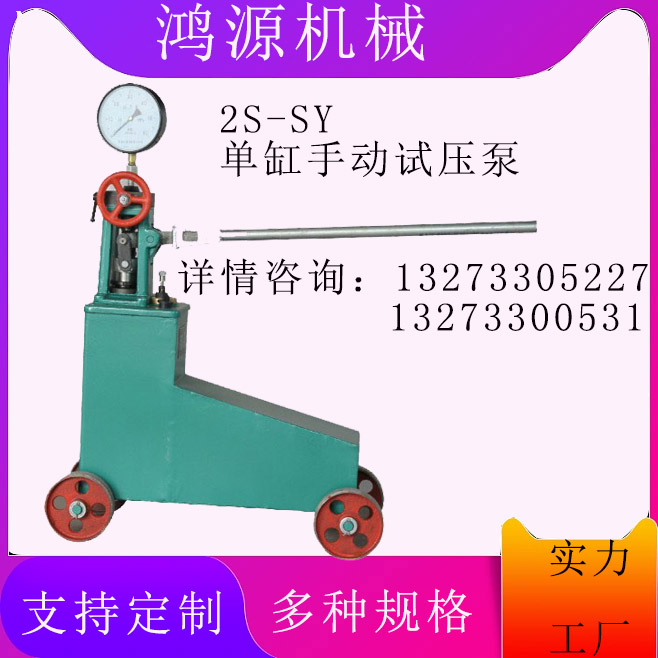

本泵結構簡單，操作方便，容易掌握。是由水箱、機架、柱塞、控制器、手柄等部件組成.水箱下面裝有滾輪，水箱上面裝有水缸，水缸分低壓缸體、低壓柱塞體和高壓柱塞等部件構成，低壓柱塞體又是高壓缸體，內裝高壓柱塞，低壓柱塞通過聯動板手柄在工作時做往復運動，低壓缸體與水箱蓋制成一體，在其上面裝有機架，機架上面裝有控制器，在控制器的側面分別裝有放水閥、控制閥、工作接頭?？刂破魃戏窖b有壓力表，通過表針觀看指示值。
