簡單介紹

  電動套筒調節閥（簡稱電動調節閥）是電動單元組合儀表中的執行單元。它接受來自調節儀表的直流電流信號，直接改變被調介質（如液體、氣  體、蒸  汽等）的流量，使被控工藝參數（如溫度、壓力、流量、液位等）保持在給定值。

 該產品結構簡單，體積小，重量輕，閥體設計新穎，閥容量大，流阻小，不平衡力小，允許壓差高，穩定性好，噪聲低。

 電動閥與氣動閥相比，具有動作靈敏，能源取用方便，信號傳遞迅速與傳送距離遠等。因而它廣泛應用于化工、石油、冶金、電站、輕紡、制藥、造  紙  等各工業部門的生產自動化中，深受國內外用戶歡迎。

詳細參數

   屬性：

   材質：WCB、鑄鋼、不銹鋼304、不銹鋼316、不銹鋼316L

   連接方式：法蘭式、焊接式、內螺紋

   法蘭標準：GB國標、JIS德標、DIN德標、、ANSI美標300LB、、ANSI美標150LB

   閥座結構：?jiǎn)巫㈦p座、套筒、籠式

   結構形式：低溫型、高溫型、波紋管密封型

   流量特性：快開、等百分比式、線性

   作用形式：常閉式 故障時關閉、常開式 故障時打開

   壓力：高壓、常壓

   防爆型：防爆型、隔爆型、EXd II BT4

   電壓：AC220V、AC380V、DC24V

   控制信號：4-20Ma、0－10V、1-5V

  結構與原理

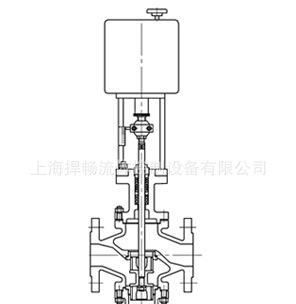

   電動套筒調節閥是由直行程電動執行機構與調節機構二部分組成，結構型式見下圖。

   電動執行機構的結構與原理，請參閱該產品的有關說明書。

   套筒閥有電開與電關二種作用方式，當輸入信號增加，閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加，閥從開啟位置逐漸轉向關閉位置的為電關式。默認出廠時按電開式供貨。

   工作原理：電動調節閥是接受來自調節儀表輸入的電流信號，經電動執行機構的作用，產生軸向推力，通過連接桿，改變閥塞與套筒間的流通面 積，直到電動執行機構的位置反饋信號電流與輸入信號電流相等，從而達到自動調節工藝參數或改變介質流向之目的。

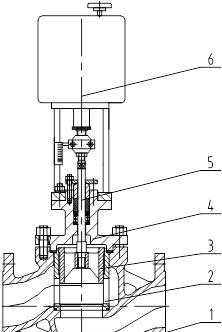

1、閥體  2、套筒  3、閥芯  4、閥蓋  5、閥桿  6、電動執行器

  主要參數、性能指示

2主要性能指標

 注:本產品性能指標貫徹GB/T4213-92標準

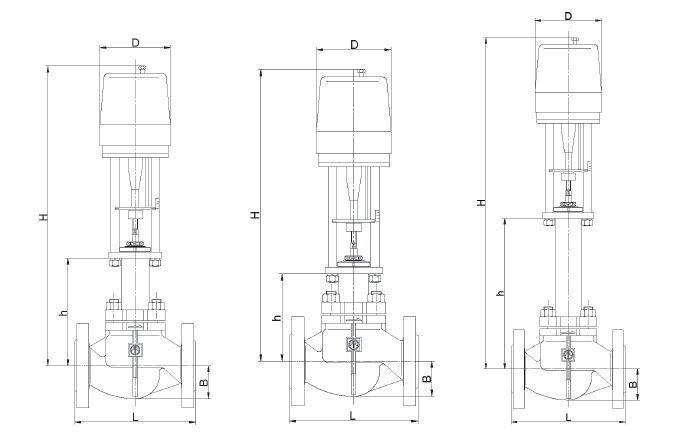

 電子式電動套筒調節尺寸圖

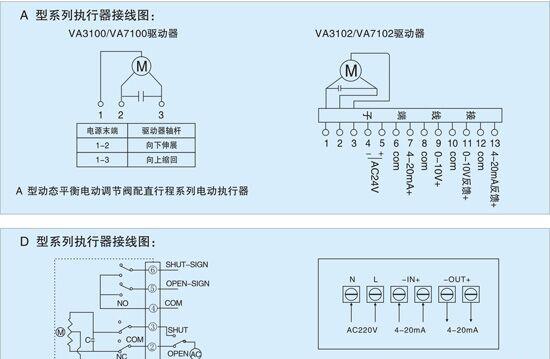

 電動調節閥接線圖

安裝及維護

 1、   安裝

 （1）檢查整機零件是否缺損與松動，對使用有害健康的介質必須進行強度，密封、泄漏與精度測試。

 （2）在安裝前對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器，閥體與管道的法蘭連接要注意同軸度，介質流向應與閥體箭頭指向一致。

 （3）安裝場地應考慮到人員與設備的安全，既便于操作，又有利于拆裝與維護。

 （4）閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，但閥自重量較大、有振動的場合，必須安裝支撐架。

 （5）閥門應安裝在環境溫度為-10~55℃，相對濕度為≤95％。伺服放大器的環境溫度為0~50℃，相對濕度為≤85％的場地使用。

 （6）為使自控系統失靈或檢修閥門時仍能連續運行，應設置旁路閥（見下圖），旁路閥的流量特性與行程，要與原來閥門選擇一致。

 電動調節閥閥組安裝方案

注：圖中虛線表示管道入口的另一種允許方向

 （7）電氣部分接線及調試:請參閱電動執行器說明書。

 2、  使用：

 （1）  使用前應檢查電源電壓是否與規定相符，電氣安裝線路是否正確。

 （2）  初始零位，出廠時已調整在機械限位塊下端。如現場需要其他位置，具體可參閱電動執行機構說明書進行調整。

 （3）  電動調節閥須作就地操作時，只能在斷電或電動操作器處于手動位置時進行。

 3、  維護：

 （1）清洗閥門：對清洗一般介質，只要用清水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

 （2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿等精密零件的加工表面，拆裝閥座時應使用專用工具。

 （3）閥芯與閥座（閥塞與套筒）：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞嚴重必須換新，但不管修理或更換后的硬  密封面都必須進行研磨。

 （4）閥桿：表面損壞，只能換新。

 （5）易損零件：填料、密封墊片，每次檢修時全部換新。

 （6）閥門安裝：要注意對中，對定位、導向、螺紋與減速器等處，宜加適當潤滑脂。安裝后應按產品測試項目與方法進行調試，并在這期間，可更  準確地調整填料壓緊力以及閥門關閉位置。

 （7）常見故障與排除方法見下表。

 注：?jiǎn)巫y的閥芯與閥座對于套筒閥的閥塞與套筒
