隨著電子產品不斷進步，尤其是可靠性的進一步提高，使得九十年代國外電動執行機構產生了質的飛躍，其突出的表現是：

①可靠性極高，可以在5-10年內免維修；

②重量大幅度下降，比老式的DKZ、DKJ的電動執行機構輕70％～80％；

③外觀也得到了極大的改善；

④性能提高、調整簡化、使用更加方便、簡單。

    值得一提的是，國內的執行機構與之差距太大，仍處于六七十年代的水平。正由于電動執行機構的可靠性得到了根本上的解決，配上高可靠性的全功能超輕型調節閥，使得調節閥成為了真正意義上的第二代產品，到下世紀初，這種高可靠性電子式全功能超輕型調節閥必將逐步取代傳統的“氣動閥+電氣閥門定位器+氣源”的組合方式。除上述高可靠、全功能、超輕型的特點外，還將帶來如下好處：

 （1） 用電源既方便又節約，省去了建立氣源站的一系列費用；

（2） 用“氣動閥+電氣閥門定位器+氣源”的復雜方式，它不只是增加了費用，反而帶來了可靠性的下降（環節越多，可靠性差的因素增加）；

（3） 從經濟性上看，除省去氣源站的費用外，還省去電氣閥門定位器的費用：現在一臺好的進口的電氣閥門定位器，通常在5000～6000元以上，更好的在8000～10000的價位上，而這個價位基本上可購回上述高可靠的電子式執行機構；

  （4） 環節減少了，相應減少了維修工作量。

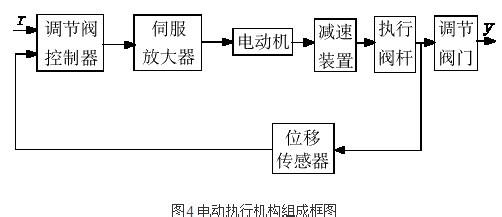

電動調節閥電動執行機構

    由于老式電動執行機構可靠性差，因此選用較少，不得已只好采用“氣動閥+電氣閥門定位器+氣源”的復雜組合方式，其目的就是繞開電動執行機構。通過近二十年電動執行機構的發展，尤其是近十年電子式執行機構的問世，它可靠性高、重量輕、外觀美，所以其應用迅猛發展，大有取代“氣動閥+電氣閥門定位器+氣源”之勢，我們不得不對電動執行機構另眼相看了。

4.1 DKZ直行程電動執行機構

它是七十年代設計的老產品，其結構見圖4－11。它可配用DFD電動操作器實現系統的手動、自動的無干擾切換、中途限位、遠程控制等。DKZ執行機構分為普通型和隔爆型兩種，其推力范圍是40～1600kgf，行程是10—100mm。

 主要存在的問題是：

①可靠性差；

②伺服放大器與執行機構分開安裝，使用不方便；

③笨重，zui小規格DKZ－1100重達38kg，zui大規格DKZ—5600重量高達150kg；

④外形尺寸大，需占據較大的安裝空間。如此看來，DKZ的應用將會越來越少。

【ZDLP電動調節閥執行標準】

設計規范：GB/T 17213.1
結構長度：GB/T 12221
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928

【ZDLP電動調節閥技術參數】

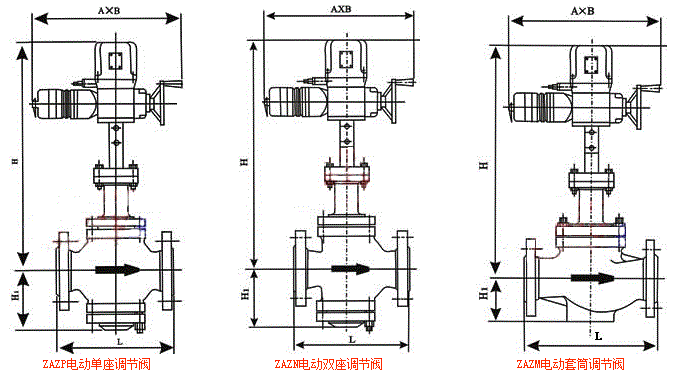

【連接尺寸】

【ZDLP電動調節閥結構圖片】

【ZDLP電動調節閥型號說明】
