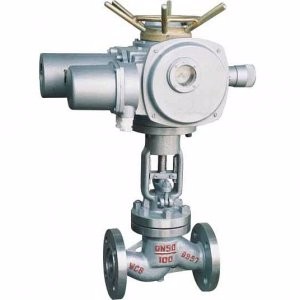

ZAZP(單座)電動調節閥

ZAZP電動單座調節閥是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的標準信號0～10mA或4～20mA.DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開啟程度，從而達到對工業介質流量、壓力、溫度和液位等參數的自動調節。因而廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN1.6、4.0、6.4MPa；公稱通徑范圍DN20～400。

ZAZP電動單座調節閥，電動單座套筒調節閥，氣動薄膜單座調節閥，動態平衡電動調節閥 ，調節閥在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要＊某些**終控制元件去完成**終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間**終控··制元件完成了必要的功率放大作用。

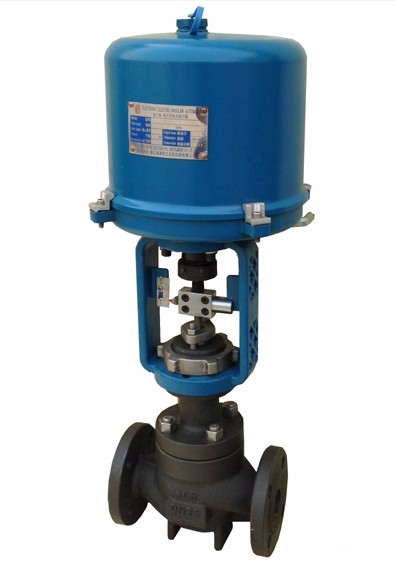

ZAZN電動雙座調節閥，接受來自調節儀表的直流電ZAZN（雙座）電動調節閥

流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZN電動雙座調節閥公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-250℃～450℃，接受信號為0～10mA.DC或4～20mA.DC。電動雙座調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達到Ⅵ級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的特殊場合，流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣品種規格可供選擇。

ZAZN電動雙座調節閥產品特點 ：
·閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30％。
·可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
·電動雙座調節閥不平衡力小，閥穩定性好，使用壓差大。
·調節切斷型采用軟密封結構閥芯，達Ⅵ級泄漏標準(零泄漏)。
·伺服放大器采用深度動態負反饋，可提高自動調節精度。
·電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。
·電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
·波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

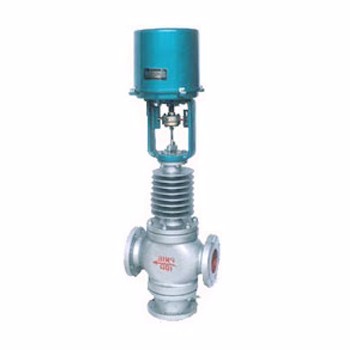

ZAZM(套筒)電動調節閥

ZAZM電動套筒調節閥，產品介紹配用DKZ直行程電動執行機構，接受0~10或4~20mA.DC信號驅動閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。??本系列產品口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。產品特點流體對閥芯作用方向都處于流開狀態，故工作穩定性好。除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。伺服放大器采用深度動態負反饋，可提高調節精度。電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。主要零件材料閥體、閥蓋：HT200、ZG230~450ZG、1Cr18Ni9Ti閥芯、閥座：1Cr18Ni9Ti、司太萊合金堆焊填料：聚四氟乙烯推桿、襯套：2Cr13技術參數公稱通俗DN(mm)25，32，40，50，65，80，100，125，150，200額定流量系數Kv合流8.51321345385135210340535分流85135210340535額定行程16，25，40，60流量特性直線拋物線工作溫度（℃）普通型：鑄鐵：-20~200、鑄鋼：-40~250、鑄不銹鋼：-60~250散熱型：鑄鋼：-40~450、鑄不銹鋼：-60~450介質溫度（℃）200以下（對合流閥而言）固有可調比R30公稱壓力PN（MPa）1.0 1.6 4.0 6.4允許泄漏量硬密封：IV級軟密封：IV級作用方式電開、電關信號范圍(mA.DC)0~10 4~20電源電壓22V、50Hz 380V50Hz 24V AC/DC環境溫度（℃）伺服放大器：5~45執行機構：-10~55全行程時間(S)普通型12.5203248電子型30304860消耗功率（W）普通型2835電子型6152540連接標準法蘭標準：鑄鐵法蘭按GB4216.5-84、鑄鐵法蘭按GB9113-88、JB/T79-94法蘭密封面型：PN10、PN16為凸面PN40、PN64為凹凸面，閥體為凹面結構長度：GB12221-89夾套保溫型夾套載熱體接口：對焊φ18×4閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、JPI等標準。
